AH5C模擬式限時繼電器產品詳細說明：

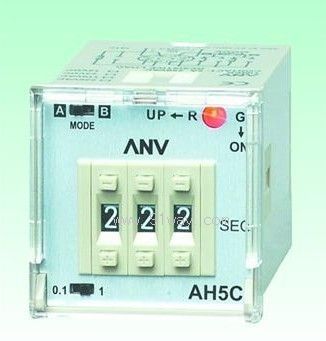

AH5C模擬式限時繼電器

三位按鍵設定限時繼電器
可由面板選擇設定時間范圍99.9S/999S, 99.9M/999M, 99.9H/999H
A, B接點轉換可由面板選擇
使用雙色LED，可清楚指示電源接通及時間到指示
使用P2CF-08，做露出型安裝，配合Y-50 + P3G-08做埋入型安裝

時間范圍		SEC:99.9S/999S    MIN:99.9M/999M H R:99.9H/999H
額定電壓		DC(V):12,24,48 AC(V):12,24,48,110,220,240,380,415,440,50/60Hz
指示燈動作		ON-綠燈     UP-紅燈
輸 出 接 點	型 號	mode A	mode B
	限時1C		5A
	限時2C	5A
	瞬時1C		5A
壽 命	機 械	5×10^6 times
	電 氣	10^5 times
復歸時間		0.1 sec max
消耗功率		2VA
使用環境溫度		-10℃~+55℃
使用環境濕度		45%~85%RH
重量		Approx.110g

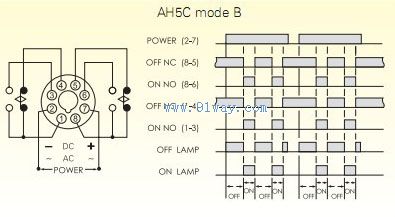

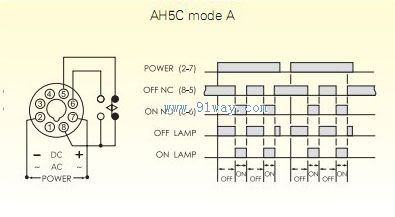

AH5C模擬式限時繼電器接線圖與時序圖

AH5C模擬式限時繼電器外觀尺寸圖
