H2D,H3D,H4D數位式限時繼電器產品詳細說明：

H2D,H3D,H4D數位式限時繼電器使用石英掁蕩器，其精確度不受溫度及電壓變化之影響，清晰及確實之?dāng)?shù)字設定，可防止設定上的錯誤時間范圍，可承制自動歸零功能(代號S)
亦可承制倒數計時(代號Y)
亦可承制閃爍繼電器(代號R)

TIME RANGE SEC:9.9,99 MIN:9.9,99 HR:9.9,99		H2D	H2D-M	H2D-X	H2D-XM
TIME RANGE SEC:9.99,99.9,999 MIN:99.9,999 HR:99.9,999		H3D	H3D-M	H3D-X	H3D-XM
TIME RANGE SEC:99.9,999.9,9999 MIN:99M59S,999.9,9999 HR:99H59M,9999		H4D	H4D-M	H4D-X	H4D-XM
倒數計時（Y）		H2D-Y  H3D-Y H4D-Y	H2D-MY  H3D-MY H4D-MY	H2D-XY  H3D-XY H4D-XY	H2D-XMY  H3D-XMY  H4D-XMY
自動歸零（S）0.5 sec or 1.0 sec		H2D-S  H3D-S H4D-S	H2D-MS  H3D-MS H4D-MS	H2D-XS  H3D-XS H4D-XS	H2D-XMS  H3D-XMS  H4D-XMS
閃爍繼電器		H2D-R  H3D-R H4D-R	H2D-MR  H3D-MR H4D-MR	H2D-XR  H3D-XRH4D-XR	H2D-XMR H3D-XMR  H4D-XMR
尺寸		48H×48W×98D
安裝與其底座		露出型：P2CF-08       埋入型：Y-50&US-08 or Y-50&P3C-08
額定電壓		12~60VDC/AC 100~240VAC 50/60Hz
容許電壓范圍		額定電壓的90~110%
指示燈動作		計時到指示
功能特性		可由底座開關選擇整數及倒數
停電記憶（M）		無停電記憶	帶停電記憶	無停電記憶	帶停電記憶
控制輸出		Mode A/B 2C or 1A 1C 5A 250V	Mode A/B 2C or 1A 1C 5A 250V	限時接點：1C 5A 250V 1+4 GATE 開控 1+3 RESET 復歸	限時接點：1C 5A 250V 1+4 GATE 開控 1+3 RESET 復歸
精 確 度	往復誤差	±0.05% sec
	設定誤差	0
	電壓誤差	±0.05% sec
	溫度誤差	±0.05% sec
壽 命	機 械	5×10^6 times
	電 氣	10^5 times
復歸方式		電源復歸，外部復歸
復歸時間		電源復歸：0.3sec   外部復歸：0.02sec
消耗功率		Max.3VA		Max.2VA
使用環境溫度		-10℃~+55℃
使用環境濕度		45%~85%RH
重量		Approx.130g	Approx.130g	Approx.120g	Approx.120g

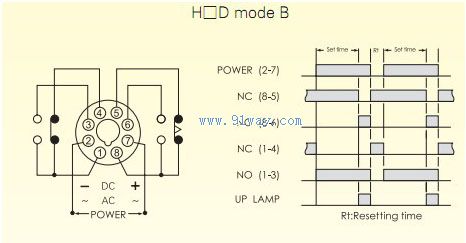

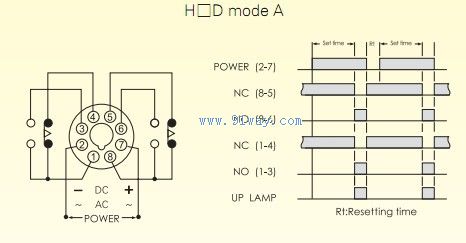

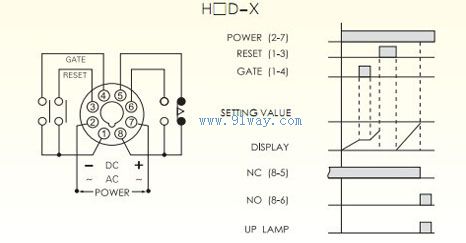

H2D,H3D,H4D數位式限時繼電器接線圖與時序圖

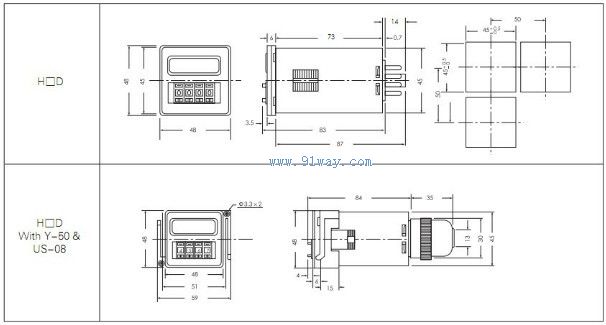

H2D,H3D,H4D數位式限時繼電器外觀尺寸圖
