AH3-D,AH3-SD,AH3-YD模擬式限時繼電器產品詳細說明：

AH3-D, AH3-SD, AH3-YD模擬式限時繼電器

內裝CMOS IC故具高信賴度及穩定度
精確度高，往復誤差小于±1%以下
兩只電源指示燈，指示電源接通及時間到指示
種類多，從0.1sec至24hrs，具有15種以上時間范圍
使用接合器(Type Y-40)即可將標準露出安裝型轉變?yōu)槁袢氚惭b型

時間范圍		9.9s,99s,9.9M
額定電壓		DC(V):12,24,48   AC(V):12,24,48,110,220,240,380,415,440,50/60Hz
指示燈動作		ON-UP兩只指示燈
輸 出 接 點	型 號	AH3-1D	AH3-2D	AH3-3D	AH3-S1D	AH3-S2D	AH3-S3D	AH3-Y1D	AH3-Y2D	AH3-Y3D
	限時1C	5A		5A	5A		5A	5A		5A
	限時2C		5A			5A			5A
	瞬時1C			5A			5A			5A
壽 命	機 械	5×10^6 times
	電 氣	10^5 times
復歸時間		0.1 sec max
消耗功率		2VA
使用環境溫度		-10℃~+55℃
使用環境濕度		45%~85%RH
重量		Approx.150g					Approx.155g		Approx.160g

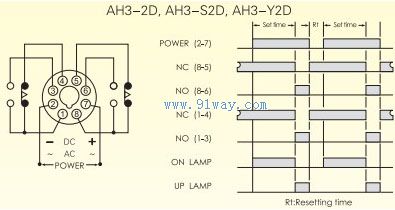

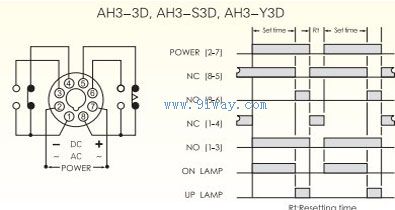

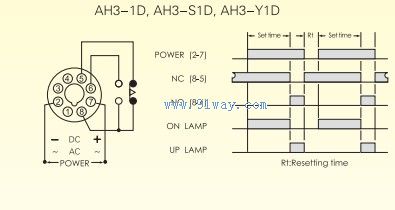

AH3-D,AH3-SD,AH3-YD模擬式限時繼電器接線圖與時序圖

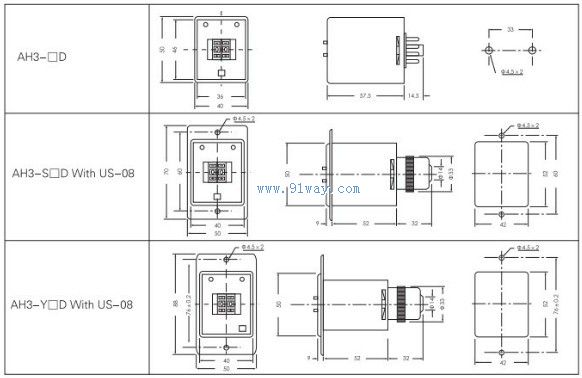

AH3-D,AH3-SD,AH3-YD模擬式限時繼電器外觀尺寸圖

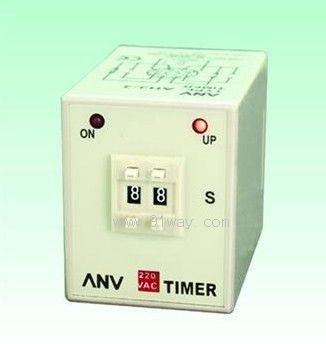

AH3-D,AH3-SD,AH3-YD模擬式限時繼電器
