CV2M,CV3M雙調型限時繼電器產品詳細說明：

CV2M CV3M雙調型限時繼電器

雙數字顯示雙調型限時繼電器
使用石英掁蕩器，其精確度不受溫度及電壓變化之影響，清晰及確實之?dāng)?shù)字設定，可防止設定上的錯誤時間范圍
可承制單動作功能(代號T)，可承制反動作功能(代號K) ，亦可承制倒數計時(代號Y)
A,B接點可在底部轉換

尺 寸		N：60H×48W×86D   Y：88H×58W×86D
安裝與其底座		露出型：8PFA     埋入型：US-08 or P3G-08
復歸時間		0.1 sec max
額定電壓		12~60VDC/AC     100~240VAC 50/60Hz
容許電壓范圍		額定電壓的85~110%
時間范圍		OFF ON ×0.01SEC ×MIN ×0.01SEC  ×MIN ×0.1SEC ×0.1HR ×0.1SEC ×0.1HR ×SEC ×HR ×SEC ×HR ×0.1MIN ×10HR ×0.1MIN ×10HR	OFF ON ×0.01SEC ×MIN ×0.01SEC ×MIN ×0.1SEC ×0.1HR ×0.1SEC ×0.1HR ×SEC ×HR ×SEC ×HR ×0.1MIN ×10HR ×0.1MIN ×10HR
型 號		CV2M-N,CV2M-Y	CV3M-N,CV3M-Y
倒數計時（Y）		CV2M-NY,CV2M-YY	CV3M-NY,CV3M-YY
單動作（T）		CV2M-NT,CV2M-YT	CV3M-NT,CV3M-YT
反動作（K）		CV2M-NK,CV2M-YK	CV3M-NK,CV3M-YK
控制輸出		Mode A/B 2C or 1A1C 5A 250V	Mode A/B 2C or 1A1C 5A 250V
精 準 度	往復誤差	±0.05% sec
	設定誤差	0
	電壓誤差	±0.05% sec
	溫度誤差	±0.05% sec
壽 命	機 械	5×10^6 times
	電 氣	10^5 times
消耗功率		Max .3VA
使用環境溫度		-10℃~+55℃
使用環境濕度		45%~85%RH
重量		Approx.250g

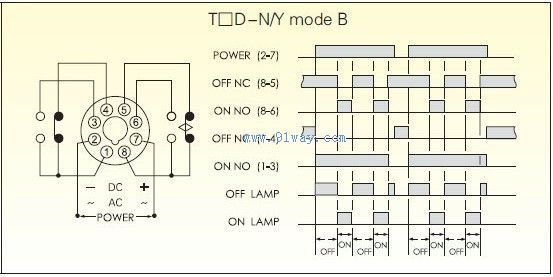

CV2M,CV3M雙調型限時繼電器接線圖與時序圖

外觀尺寸圖

CV2M,CV3M雙調型限時繼電器
