PK40系列多通道信號隔離器產品詳細說明：

應用范圍
PK40系列信號隔離器用于對現場儀表的各類信號調整、隔離，并轉換成計算機、DCS、PLC等能接受的標準信號或用戶指定的特殊信號。該隔離器多路信號輸入、對應多路隔離信號輸出.輸入,輸出,電源三方全隔離.抗干擾能力強，精度高，導軌安裝。具有極高的性價比，工作十分可靠和穩定，可以與單元組合儀表及DCS、PLC等系統配套使，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。

主要技術參數

1．系統傳輸準確度：±0.2%×F·S
2．溫度漂移：25ppm/℃
3．輸入阻抗：電流：250Ω；電壓：500KΩ
4．電流輸出允許外接的負載阻抗：電流輸出時<600Ω；電壓輸出允許外接負載>10K
5．絕緣電阻：電源、輸入、輸出之間大于等于100MΩ（500VDC）
6．輸入/輸出/電源隔離電壓：≥3000V.dc/min
7．供電電源：DC24V（反接保護）
8．工作溫度：工業級標準-20～+70℃，相對濕度：10-90％RH（40℃時）
9．外形尺寸：長x寬x高：72mmx87mmx62mm
10.安裝：35mm標準導軌卡裝

選型指南

產品設計號				說明
PK-40	X	X	X	多通道信號隔離器
通 道 數	2			兩通道
	3			三通道
	4			四通道
	5			五通道
輸 入 信 號		1		1：0-1V
		2		2：0-5V
		3		3：1-5V
		4		4：0-10V
		5		5：0-10mA
		6		6：0-20mA
		7		7：4-20mA
輸 出 信 號			1	1：0-1V
			2	2：0-5V
			3	3：1-5V
			4	4：0-10V
			5	5：0-10mA
			6	6：0-20mA
			7	7：4-20mA

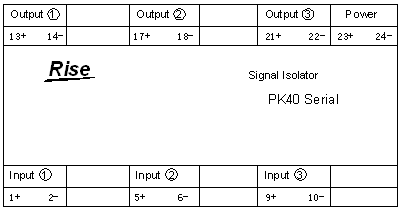

PK40系列多通道信號隔離器接線示意圖：
