P-04系列交流信號隔離器(輸出回路供電)產品詳細說明：

P-04系列交流信號隔離器(輸出回路供電)輸入、輸出范圍


代碼	輸入	代碼	輸出
1	0-5 Vac	1	兩線制輸出4-20mA
2	0-10 Vac
3	0-100 Vac
4	0-265 Vac
5	0-1 Aac
6	0-5 Aac
7	0-10 Aac
8	用戶特定參數

P-04系列交流信號隔離器(輸出回路供電)主要技術規格

輸入阻抗	電壓型≥100KΩ 電流型≤2Ω
輸出負載電阻	0-500Ω
精 度	±0.2%F.S
溫度系數	<50ppm/℃
環境溫度	－10℃～＋60℃
絕緣電阻	輸入、輸出之間≥100MΩ(500Vdc)
絕緣強度	輸入、輸出之間≥1500Vac/分鐘
兩線制電源	24VDC（接口內部電源）

訂貨注明
標明輸入、輸出信號的代碼 例：輸入0-1 Aac 輸出4-20mA 型號P-0451

產品特點
自供電 35mmDIN導軌安裝 定端子，螺栓接線 輸入、輸出全隔離

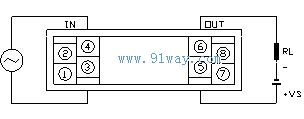

接線圖

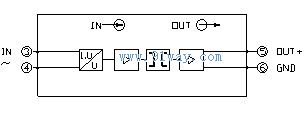

方框圖


外形尺寸
