P-14系列熱電阻信號隔離器輸入、輸出范圍
| 代碼 |
輸入 |
代碼 |
輸出 |
| 1 |
CU50(-20℃-100℃) |
1 |
-1-5V |
| 2 |
CU100(0-100℃) |
2 |
0-5V |
| 3 |
PT100(0-150℃) |
3 |
1-5V |
| 4 |
PT100(0-200℃) |
4 |
0-20mA |
| 5 |
PT1000(0-400℃) |
5 |
4-20mA |
| 8 |
用戶特定參數 |
P-14系列熱電阻信號隔離器技術規格
| 熱電阻激勵電流 |
恒流800uA |
| 輸出阻抗 |
電壓型≥10KΩ 電流型≤550Ω |
| 精度 |
±0.2%F.S |
| 溫度系數 |
<50ppm/℃ |
| 環境溫度 |
-10℃-+60℃ |
| 絕緣電阻 |
電源、輸入、輸出之間 ≥100MΩ(500VDC) |
| 絕緣強度 |
電源、輸入、輸出之間≥1500VAC/分鐘 |
| 電源 |
24VDC±10% |
| 消耗功率 |
<1W |
訂貨注明
標明輸入、輸出信號的代碼 例:輸入PT100(0-200℃)輸出4-20mA 型號P-1445
產品特點
24V供電 35mmDIN導軌安裝 定端子,螺栓接線 輸入、輸出、電源,三端口全隔離

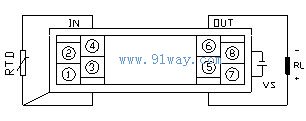

接線圖

方框圖

外形尺寸
