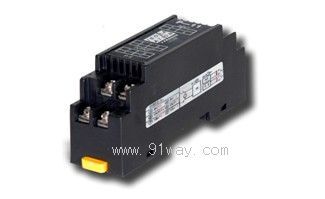

P-03系列無源直流信號隔離器產品詳細說明：

P-03系列無源直流信號隔離器輸入、輸出范圍（輸出回路供電、解決電源沖突）

代碼	輸入	代碼	輸出
1	0-75mV	1	兩線制輸出4-20mA
2	0-5V
3	0-10V
4	0-330V
5	0-10mA
6	0-20mA
7	4-20mA
8	用戶特定參數

P-03系列無源直流信號隔離器主要技術規格

輸入阻抗	電壓型≥100KΩ 電流型≤100Ω
輸出負載電阻	0-500Ω
精 度	±0.2%F.S
溫度系數	<50ppm/℃
環境溫度	－10℃～＋60℃
絕緣電阻	輸入、輸出之間≥100MΩ(500VDC)
絕緣強度	輸入、輸出之間≥1500VAC/分鐘
兩線制電源	24VDC（接口內部電源）

訂貨注明
標明輸入、輸出信號的代碼 例：輸入0-10VDC 輸出4-20mA 型號P-0331

產品特點
自供電 35mmDIN導軌安裝 定端子，螺栓接線 輸入、輸出全隔離

P-03系列無源直流信號隔離器接線圖


方框圖


外形尺寸
