P-16系列電位計信號隔離器產品詳細說明：

P-16系列電位計信號隔離器輸入、輸出范圍

代碼	輸入	代碼	輸出
1	0-1KΩ	1	0-5V
2	0-2KΩ	2	1-5V
3	0-5KΩ	3	1-5V
4	0-7.5KΩ	4	0-20mA
5	0-10KΩ
8	用戶特定參數

P-16系列電位計信號隔離器主要技術規格

輸出阻抗	電壓型≥10KΩ 電流型≤550Ω
精度	±0.2%F.S
溫度系數	<50ppm/℃
環境溫度	－10℃-＋60℃
絕緣電阻	電源、輸入、輸出之間 ≥100MΩ(500Vdc)
絕緣強度	電源、輸入、輸出之間≥1500Vac/分鐘
電源	24Vdc±10%
消耗功率	＜1.5W

訂貨注明
標明輸入、輸出信號的代碼 例：輸入0-5KΩ 輸出0-20mA 型號P-1633

產品特點
24V供電 35mmDIN導軌安裝 定端子，螺栓接線 輸入、輸出、電源，三端口全隔離

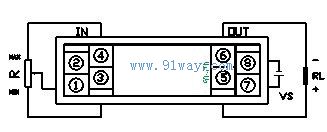

接線圖


方框圖


外形尺寸
