P-05系列無源熱電阻信號隔離器產品詳細說明：

P-05系列無源熱電阻信號隔離器輸入、輸出范圍

代碼	輸入	代碼	輸出
1	CU50(-20℃-100℃)	1	兩線制輸出4-20mA
2	CU100(0-100℃)
3	PT100(0-150℃)
4	PT100(0-200℃)
5	PT1000(0-400℃)
8	用戶特定參數

主P-05系列無源熱電阻信號隔離器要技術規格

熱電阻激勵電流	800uA
輸出負載電阻	0-500Ω
精 度	±0.2%F.S
溫度系數	<50ppm/℃
環境溫度	－10℃～＋60℃
絕緣電阻	輸入、輸出之間≥100MΩ(500Vdc)
絕緣強度	輸入、輸出之間≥1500Vac/分鐘
兩線制電源	24VDC（接口內部電源）

訂貨注明
標明輸入、輸出信號的代碼 例：輸入PT100(0-200℃) 輸出4-20mA 型號P-0541

產品特點
自供電 35mmDIN導軌安裝 定端子，螺栓接線 輸入、輸出全隔離

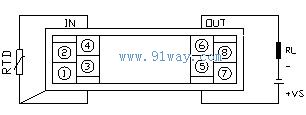

接線圖

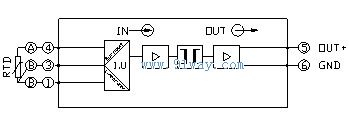

方框圖

外形尺寸
