您的位置：您的位置：首頁 → 電機產品 → 直流電機 → 中小直流電機 → ZZJ-800系列軋機輔傳動用直流電動機

產品名稱：

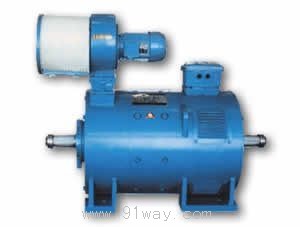

ZZJ-800系列軋機輔傳動用直流電動機

型號規格：

放大圖片

產品類別：

南洋電機 -- 電機產品 -- 中小直流電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ZZJ-800系列技術數據表

ZZJ-800系列軋機輔傳動用直流電動機產品詳細說明：

特點與用途：

ZZJ-800系列軋機輔傳動用直流電動機是一種冶金起重用直流電動機，適用于軋鋼機、起重機、升降機和電鏟等。
本系列電動機轉動慣量低，過載能力大，速度反應快。因而能經受快速而頻繁的啟動、制動與反轉。并具有可靠性好、調速性能優良、適應可控硅供電下工作等特點。
電機采用圓形整體機座，結構堅固，能承受震動和沖擊。全部繞組使用F級絕緣，真空浸漬，與疊片鐵心形成整體，確保絕緣高度穩定和良好散熱。此外，電樞繞組與換向器升高片之間用鎢極惰性氣體保護焊連接，從而增進電氣和機械可靠性。

電機性能：

ZZJ-800系列軋機輔傳動用直流電動機基本結構形式為臥式有腳，雙軸伸，軸伸端錐度為1：10。出線盒位置從主傳動端視之，在電機的右側。
電動機的定額，性能及外形安裝尺寸全部按照國際電工委員會標準IEC34-13《冶金起重用輔機電動機技術規范》（1980版）和國家標準GB5227《軋機輔傳動直流電動機》。
電動機的防護和冷卻方式有6種：
1．全封閉、自冷。IP44、IC410
2．防滴、強迫通風帶騎式鼓風機。IP23S、IC06
3．防滴、單管道通風。IP23S、IC17
4．全封閉、雙管道通風。IP44、IC37
5．防滴、自通風。IP23S、IC01
6．全封閉、強迫通風帶空/水冷卻器。IP44、IC86W(僅對ZZJ806-818而言)。也可根據用戶要求制成其他形式。

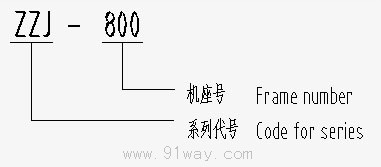

型號說明：

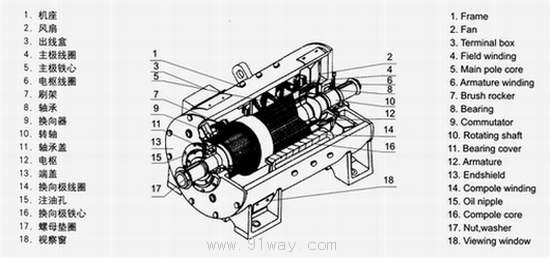

結構簡介:

備注:

訂貨前，請查閱產品目錄，明確所需產品的型號、規格與數據，如所需品種、規格與目錄中有出入，請即與我公司聯系，如另有特殊要求，請事先提出具體，明確要求，與我公司有關部門協商，經同意后簽定協議或試制協議。
在訂貨合同中，請注明電機型號、功率、電壓、轉速、勵磁方式、勵磁電壓、額定工作方式等數據及結構類型、出軸數、出線盒位置、旋轉方向，和前條所述經同意后的特殊要求或協議書編號以及所需附件、備品的項目、數量等。外地訂購單位包裝供貨，上海市范圍內的訂購單位一般不包裝（扣除包裝費）。
出口產品需附外文說明文件者，應在合同中詳細注明。為了提高產品質量及技術經濟指標，產品在不斷改革，本目錄所列數據難以長期不變，隨時聯系。本文規定的訂貨說明如有不夠明確之處，請與本公司聯系。

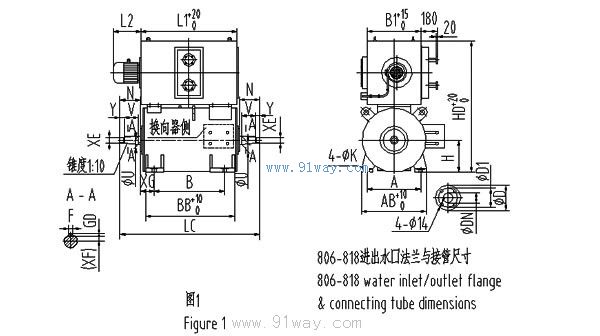

機座號	L1	L2	B1	HD	DN	D1	D	換熱功率	進水量	風機功率
Frame size								Heat-exc hanging Power	Consumption of water	Blower Power


								(kw)	(L/S)	(kw)
804	720	250	570	1200	32	90	120	5	1	1.1
806	760	250	600	1240	32	90	120	6	1.2	1.1
808	810	250	600	1310	32	90	120	7	1.2	1.1
810	960	320	680	1360	32	90	120	13	2.2	3
812	960	320	680	1420	32	90	120	15	2.2	3
814	1030	340	680	1480	32	90	120	18	2.5	4
816	1140	340	680	1590	40	100	130	22	2.7	4
818	1240	400	720	1680	40	100	130	30	3	5.5

機座號	AB	BB	LC	H	A	B	XG	K	XH	BC BD	HD	風道凸緣的表面						*電動機引出線
Frame size												Ventilating Surface of flange						Coil-leads of motors
Frame size												VB	VF	VD	VE	VC	VG	YA	YE	YH	YK
802	381	521	831	193.5-0.5	318	419	95	22	20	304.5	400	22	10	10	184	121	56	10	127	219	76
803	432	597	932	215.8-0.5	356	457	114	22	20	342.5	444	44	13	10	216	127	83	10	127	241	76
804	457	648	983	228.5-0.5	381	483	127	22	20	368.5	470	57	13	10	229	140	70	10	127	254	76
806	508	698	1073	254.0-1	419	533	127	26	24	393.5	521	54	13	10	260	152	86	10	127	279	76
808	578	794	1200	285.5-1	476	629	130	33	30	444.5	584	51	13	19	292	165	89	10	178	318	76
810	622	826	1274	311.0-1	521	660	146	33	30	476	635	54	13	19	305	178	92	10	178	343	76
812	686	914	1388	339.5-1	572	724	159	33	30	521	692	64	16	19	349	210	124	10	178	371	76
814	762	1054	1538	374.5-1	635	813	184	39	36	590.5	762	86	16	19	387	235	140	10	229	413	76
816	826	1187	1703	406.2-1	686	889	216	39	36	660.5	829	114	25	19	406	279	168	10	229	444	114
818	914	1264	1795	450.8-1	762	991	203	45	42	698.5	918	98	25	19	457	305	181	10	229	489	114

機座號	圓錐形軸伸維度為1：10
	Conical shaft-end (1:10) taper
	軸伸尺寸				軸伸螺紋			鍵
Frame size	Shaft-end dimension				Shaft-end thread			Key
	N FN	U	V	(XF)	Y	XE	S螺距		GD
	N FN	U	V	(XF)	Y	XE	Pitch		GD
802	111	45	82	15.4	28	M30	2	12	8
803	123.5	50	82	17.9	28	M36	3	12	8
804	123	50	82	17.9	28	M36	3	12	8
806	143	65	105	23.9	35	M42	3	16	10
808	155.5	75	105	27.9	35	M48	3	18	11
810	161	85	90	31.7	40	M56	4	20	12
812	173	95	90	35.2	40	M64	4	22	14
814	178.5	110	120	41.9	45	M80	4	25	14
816	191	120	120	45.9	45	M90	4	28	16
818	199	130	150	50	40	M100	4	28	16

ZZJ-800系列軋機輔傳動用直流電動機（示意圖）
