規格 Spec
型號 Model

柱塞行程
Plunger stroke
mm

爪行程直徑
Jaw stroke Dia.
mm

最高轉速
Max RPM

最大拉力
Max.pull force
kgf(KN)

最大靜夾持力
Max gripping force
KN

TL-204

15

6.9

6000

540(5.3)

1500(14.7)

TL-205

15

6.9

5500

540(5.3)

1700(16.7)

TL-206A5

20

9.2

5250

1220(12)

3460(34)

TL-208A5

21

9.7

4750

1630(16)

5100(50)

TL-208A6

21

9.7

4750

1630(16)

5100(50)

TL-210A6

25

8.8

4000

1930(19)

7300(71.5)

TL-210A8

25

8.8

4000

1930(19)

7300(71.5)

TL-212A8

30

10.5

3360

2750(27)

10600(103.9)

TL-215A8

35

16

3000

5600(54.9)

16800(164.6)

TL-215A11

35

16

3000

5600(54.9)

16800(164.6)

規格 Spec
型號 Model

最大油壓壓力
Max.Oil pressure
kgf/cm2(Mpa)

凈重
Weight
Kg

凈重帶盤

（with ap）

搭配油壓缸
Matching cylinder

夾持范圍
Gripping range
mm

TL-204

19(1.9)

4.1

S-65

Ø5-Ø110

TL-205

19(1.9)

6.2

S-80

Ø14-Ø135

TL-206A5

17(1.7)

13

14

S-100

Ø14-Ø165

TL-208A5

16(1.6)

24

28

S-125

Ø17-Ø210

TL-208A6

16(1.6)

24

27

S-125

Ø17-Ø210

TL-210A6

19(1.9)

35

42

S-125

Ø22-Ø254

TL-210A8

18(1.8)

35

40

S-125

Ø22-Ø254

TL-212A8

18(1.8)

59

63

S-150

Ø22-Ø304

TL-215A8

19(1.9)

100

114

S-200

Ø50-Ø381

TL-215A11

19(1.9)

100

107

S-200

Ø50-Ø381

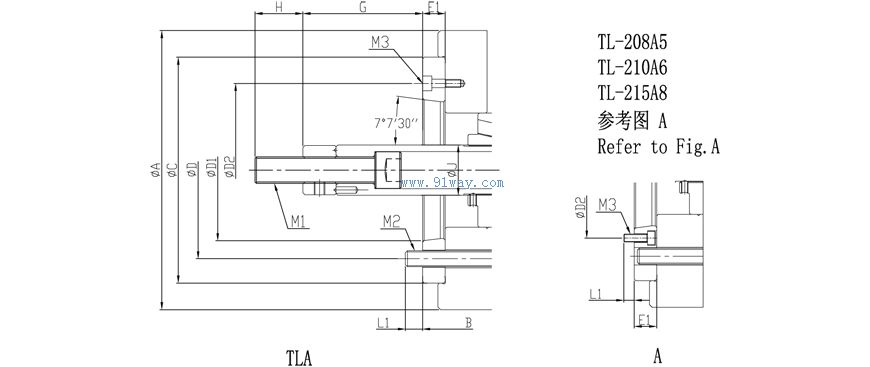

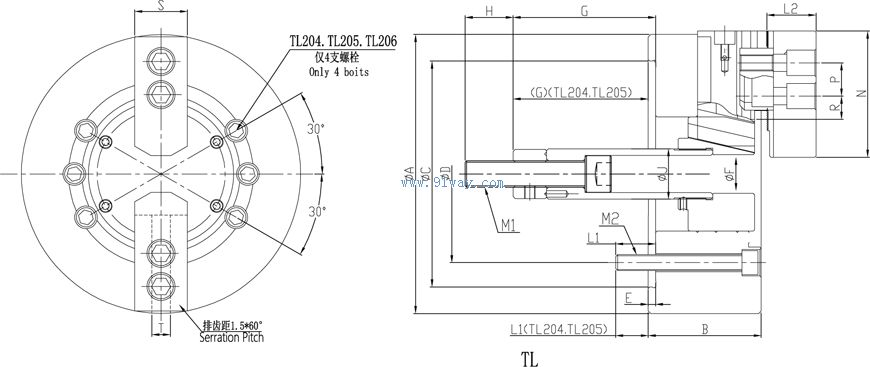

規格 Spec
型號 Model

主軸鼻端
Spindle Nose

A

B

B

(with ap)

C(h6)

D

E

E1

F

H

J

D1

D2

TL-204

-

110

52

60

80

6

-

-

25

26

-

-

TL-205

-

135

55

80

100

7

-

-

35

28

-

-

TL-206A5

A5

165

74

84

140

104.8

5

15

21

36

34

82.56

116

TL-208A5

A5

210

85

103

170

133.4

5

23

25

36

38

82.56

104.8

TL-208A6

A6

210

85

97

170

133.4

5

17

25

36

38

106.38

150

TL-210A6

A6

254

89

109

220

171.4

5

25

34

36

45

106.38

133.4

TL-210A8

A8

254

89

102

220

171.4

5

18

34

36

45

139.72

190

TL-212A8

A8

304

106

118

220

171.4

6

18

34

36

50

139.72

190

TL-215A8

A8

381

114

141

300

235

6

32

-

55

60

139.72

171.4

TL-215A11

A11

381

114

130

300

235

6

22

-

55

50

196.87

260

規格 Spec
型號 Model

Gmax

Gmin

Gmax

(with ap)

Gmin

(with ap)

Rmax

Rmin

L1

L2

M1

M2

M3

N

P

S

T

TL-204

18

3

11.3

8.3

12

25

M10x1.5

4-M8

-

52

14

25

10

TL-205

9

-6

13.5

6

14

32

M12x1.75

4-M8

-

62

14

25

10

TL-206A5

101.5

81.5

86.5

66.5

18

7.5

14          14

39

M16x2

4-M10

4-M6

73

20

31

12

TL-208A5

127

106

104

83

22.3

11.8

20          17

41

M20x2.5

6-M12

6-M10

95

25

35

14

TL-208A6

127

106

110

89

22.3

11.8

20          18

41

M20x2.5

6-M12

4-M6

95

25

35

14

TL-210A6

158

133

133

108

30.8

11.3

18          18

46

M20x2.5

6-M16

6-M12

110

30

40

16

TL-210A8

158

133

140

115

30.8

11.3

18          25

46

M20x2.5

6-M16

4-M8

110

30

40

16

TL-212A8

163

133

145

115

48.8

12.3

22          25

54

M20x2.5

6-M16

4-M8

130

30

50

18

TL-215A8

104

69

71

36

48.8

23.3

30          29

63

M30x3.5

6-M20

6-M16

165

43

62

25.5

TL-215A11

104

69

82

47

48.8

23.3

30          33

63

M30x3.5

6-M20

4-M10

165

43

62

25.5
