規格 Spec
型號 Model

楔心行程
Plunger stroke
mm

爪行程直徑
Jaw stroke Dia.
mm

最大夾持直徑
Max chucking Dia.
mm

最小夾持直徑
Min chucking Dia.
mm

容許油壓缸推力

Max.D.B.Pull

kgf

B-204

10

5.4

110

7

1400

B-205 A4

10

5.4

135

12

1750

B-206 A5

12

5.5

169

15

2200

B-208 A5

16

7.4

210

13

3450

B-208 A6

16

7.4

210

13

3450

B-210 A6

19

8.8

254

31

4350

B-210 A8

19

8.8

254

31

4350

B-212 A8

23

10.6

304

34

5600

B-215 A11

23

10.6

381

50

7240

B-218 A11

23

10.6

450

50

7240

B-220 A15

23

10.6

510

120

9177

B-224 A20

26

12

610

150

9177

B-232 A20

34

18

800

210

10197

規格 Spec
型號 Model

最大夾持力
Max clamping force
kgf

最高轉速
Max RPM

慣性矩
I
kg*m2

重量
Weight
kg

帶法蘭重量
Weight(Ad.)
kg

適合油壓缸
Matched cylinders

B-204

2900

8000

0.01

4

-

H-0928

B-205 A4

3650

7000

0.02

6.7

7.5

H-1036

B-206 A5

5800

6000

0.06

11.9

13.7

H-1246

B-208 A5

8550

5000

0.18

22.5

25.4

H-1552

B-208 A6

8550

5000

0.18

22.5

23.6

H-1552

B-210 A6

11300

4200

0.33

34.5

41.6

H-1875

B-210 A8

11300

4200

0.33

34.5

40

H-1875

B-212 A8

14650

3300

0.77

61

64

H-2091

B-215 A11

18350

2500

2.39

120

127

H-2511

B-218 A11

18355

2000

3.74

164

178

H-2511

B-220 A15

23861

1800

6.91

223

234

ML2816

B-224 A20

23861

1400

15.67

270

286

ML3320

B-232 A20

24472

1200

43

546

560

ML3320

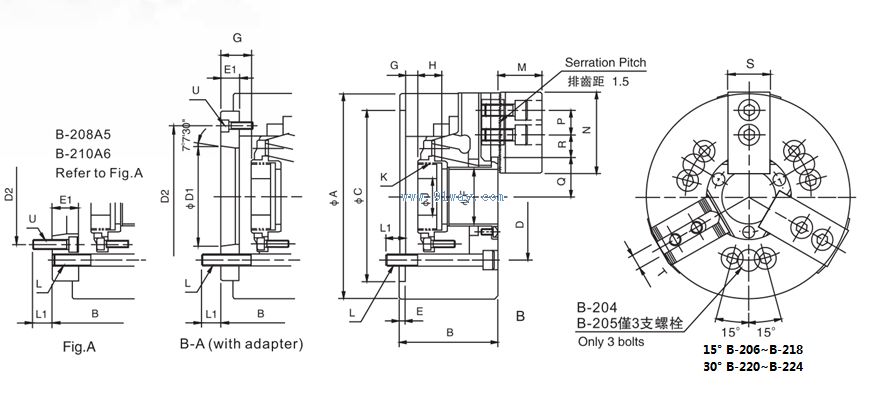

規格 Spec
型號 Model

A

B

B (Ad.)

C(H6)

D

D1

D2

E

E1

F

Gmax

Gmax(Ad.)

Gmin

Gmin(Ad.)

H

J

B-204

110

59

-

85

70.6

-

-

4

-

26

3.5

-

-6.5

-

17.5

12

B-205 A4

135

60

71

110

82.6

63.51

96

4

15

33

1

16

-9

6

20

12

B-206 A5

169

81

91

140

104.8

82.56

116

5

15

45

11

26

-1

14

19

20

B-208 A5

210

91

109

170

133.4

82.56

104.8

5

23

52

14.5

37.5

-1.5

21.5

20.5

30

B-208 A6

210

91

103

170

133.4

106.38

150

5

17

52

14.5

31.5

-1.5

15.5

20.5

30

B-210 A6

254

100

120

220

171.5

106.38

133.4

5

25

75

8.5

33.5

-10.5

14.5

25

45

B-210 A8

254

100

113

220

171.5

139.72

190

5

18

75

8.5

26.5

-10.5

7.5

25

45

B-212 A8

304

110

122

220

171.5

139.72

190

6

18

91

8

26

-15

3

28

50

B-215 A11

381

133

149

300

235

196.87

260

6

22

117.5

11

33

-12

10

39

60

B-218 A11

450

133

149

300

235

196.87

260

6

22

117.5

7

29

-16

6

43

60

B-220 A15

510

134

155

380

330.2

285.78

330.2

6

27

180

11

38

-12

15

38

-

B-224 A20

610

147

166

520

463.6

412.78

463.6

6

25

205

16

41

-10

15

38

-

B-232 A20

800

150

169

520

463.6

412.78

463.6

6

25

230

16

41

-18

7

38

-

規格 Spec
型號 Model

K max

L

L1

L1(Ad.)

M

N

P

Q max

Q min

R max

R min

S

T

U

B-204

M32×1.5

3-M10

16

-

24

52

14

23

20.3

11.3

6.8

23

10

-

B-205 A4

M40×1.5

3-M10

15

15

31

62

14

26.5

23.8

19.8

7.8

25

10

-

B-206 A5

M55×2

6-M10

16

16

37

73

20

32

29.3

22.8

9.3

31

12

3-M6

B-208 A5

M60×2

6-M12

20

18

38

95

25

38.7

35

29.8

14.8

35

14

6-M10

B-208 A6

M60×2

6-M12

20

18

38

95

25

38.7

35

29.8

14.8

35

14

3-M6

B-210 A6

M85×2

6-M16

22

18

43

110

30

51

46.6

33.8

14.3

40

16

6-M12

B-210 A8

M85×2

6-M16

22

24

43

110

30

51

46.6

33.8

14.3

40

16

3-M8

B-212 A8

M100×2

6-M16

23

25

51

130

30

61.3

56

45.8

15.8

50

21

3-M8

B-215 A11

M130×2

6-M20

30

28

66

165

43

82

76.7

46.8

13.8

62

22

3-M10

B-218 A11

M130×2

6-M20

35

28

66

165

43

82

76.7

79.75

15.25

62

22

3-M10

B-220 A15

M190×3

6-M24

35

33

73

180

60

112.5

107.2

60.5

24.5

64

25

3-M12

B-224 A20

M215×3

6-M24

35

35

73

180

60

139.9

133.9

87.5

24.5

64

25

3-M10

B-232 A20

M250×3

6-M24

35

35

73

180

60

162

153

153.5

24.5

64

25

3-M10
