用途：
沖擊繼電器主要用于繼電保護及安全自動裝置回路中作各類故障集中報警啟動音響之用，即在電站、變電所及各相關工程系統中央音響報警回路作重復動作之元件。

繼電器型號名稱：



工作原理：

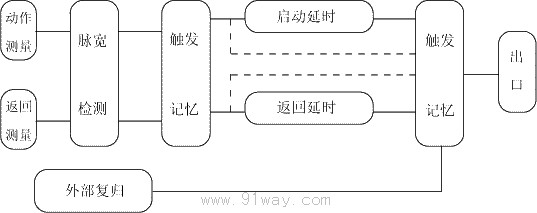

沖擊繼電器由變壓器、測量取樣脈寬檢測、觸發記憶、自動復歸、延時動作和延時返回及穩壓電路組成。當某一回路光路字牌點亮，電流流過繼電器內的變流器初級繞組，在變流器次級繞組上感應出一脈沖電壓，該電壓分別被送入動作測量和返回測量回路，由于動作測量只在燈亮時有輸出而燈滅時無輸出，返回測量則反之，因此動作測量和返回測量不會同時有輸出。然后測量輸入脈寬檢測器，以免由于回路中的感應電壓而造成繼電器誤動作。脈寬測量輸出送入動作延時和返回延時回路，經符合整定時間時輸出至出口繼電器。
由于觸發回路具有記憶功能，因此當繼電器動作后不再對脈沖進行檢測，直至有光字牌熄滅或外部復歸使繼電器返回，則繼電器再一次進入循環狀態。
繼電器動作和返回均有記憶功能，目的為使事故和預告信號在啟動音響系統中的互用性，同時繼電器還設有外部復歸接口。

使用方法：

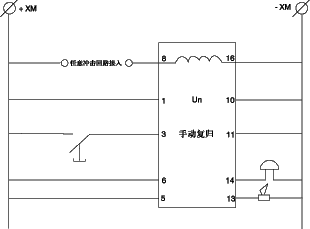

典型接線圖

主要技術參數：
4.1 額定直流輔助電壓: 48V, 110V, 220V 。
4.2 最小沖擊動作及復歸電流: JC-23為0.1A；JC-23A為0.01A。
4.3 最大熱穩定電流: JC-23為4A；JC-23A為0.8A。
4.4 沖擊額定路數: JC-23不小于40；JC-23A不小于80。
4.5 動作及返回延時整定范圍: 0-9s，誤差±10%。
4.6 功率消耗
4.6.1 在直流額定電壓下功耗不大于6W。
4.6.2 在最大熱穩定電流下，測量回路功耗不大于2W。
4.7 觸點性能
4.7.1 觸點容量: 在電壓不大于250V，電流不大于5A，時間常數為40ms的直流回路中，觸點斷開容量為50W。在交流電路中為500VA(coso = 0.4±0.1)，觸點長期通電流為5A。
4.7.2 繼電器觸點形式JC-23、23A提供一付轉換觸點，一付常開觸點。
4.8 工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣和有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
c) 使用地點應具有防御雨、雪、風、沙的設施；
d) 使用地點不允許超過1.5mT的外磁感應強度。
4.9 介質強度繼電器各導電路對外露的非帶電金屬部分及外殼之間，輸入電路對觸點之間，以及不同回路之間應能承受2kV(有效值)， 50Hz的交流試驗電壓， 歷時1min的試驗， 應無絕緣擊穿及閃絡現象。
4.10 電氣抗干擾繼電器應符合GB7261和GB6261《靜態繼電器急保護裝置的電氣抗干擾試驗》。

繼電器背后接線圖：




繼電器外形尺寸及開孔尺寸：
見通用型結構中的附圖4。

訂貨需知：
8.1 產品型號、名稱、輔助電壓等級等。
8.2 訂購數量。
8.3 供應成套性: 產品說明書1份。
