CC系列集成電路沖擊繼電器產品詳細說明：

用途
用于發、供系統的電氣信號回路中，作為重復動作的預告信號或事故信號回路控制元件。

特點
○ 高靈敏：最小沖擊動作電流0.01A。
○ 抗干擾：脈沖寬度大于160mS才會動作，強電、磁干擾，拉合繼電器電源，繼電器電源電壓波動均不會誤動作。
○ 大電流：最大長期穩態電流3.2A，絕對無采樣電阻燒壞毛病。
○ 多功能：帶自動復歸延時元件，延時預告信號延時元件，適用于半導體發光二極管， 白熾燈各類光字牌之瞬時、延時預告信號及事故信號，無需中間、 時間等外圍繼電器，可直接帶動警鈴或喇叭。部分品種正、 負電均能復歸，方便現場更新。
○ 高技術：專利技術、計算機輔助設計、采用進口特種傳感器件、確保上述高性能。
○ 高可靠：關鍵元件采用進口名牌電子元件，工作穩定。
○ 多品種：有阿繼、許繼、上繼各種機殼產品，能替代全部現有沖擊繼電器產品。

工作原理框圖與說明



串在直流信號回路的電源隔離采樣元件將回路中增加的持續(矩形的)電流脈沖變成電壓信號， 并與直流信號回路隔離，此電壓信號經突變脈沖檢出元件后由動作脈沖寬度鑒別元件檢出， 送至信號自保持及解除元件后自保持，經動作延時元件的延時后至輸出元件，接通預告信號警鈴， 如在動作延時元件延未到前信號回路減少一個回路的電流，突變脈沖檢出元件將此減少的突變脈沖檢出， 經復歸脈沖寬度鑒別元件后去使信號自保持及解除元件返回，動作延時元件即返回，整個沖擊繼電器返回， 這是應用于延時預告信號之情況。如果應用于瞬時預告信號或事故信號， 開關S1、S2打開，這時復歸脈沖寬度鑒別元件及動作延時元件均被解除， 信號回路增加一回路后立即使沖擊繼電器動作，即使脈沖消失也不返回，在沖擊繼電器動作后， 經復歸延時元件的延時，使信號自保持及解除元件返回，沖擊繼電器即返回。如果不需自動復歸， 可將S3打開，這時復歸延時元件被停用，只需在復歸端子加上電源即可使沖擊繼電器返回。

采用特種傳感器和電子技術，能經得起發電廠和變電所的強電、磁干擾，不誤動作， 沖擊動作電流可以靈敏到0.01A，穩態電流可以大到3.2A，絕對沒有其它沖擊繼電器采樣電阻燒壞的毛病。 具有已有技術沖擊繼電器無法比擬的技術指標和性能。

型號對照表

型號	外型結構	復歸方式	等同替代	老產品廠
CC-10	CL10	1. 復歸端子+電復位 　2. +電源失電復位 　3. 內部自動延時4S復歸 （由S3控制起作用，特殊延時訂貨說明）。	CJ-1	阿繼
CC-23	JK-2		ZC-21	阿繼
CC-2	A11K		JC-2	許繼
CC-23A	JK-2	1.復歸FG端子+或-電復位 　2.+電源失電復位 　3.內部自動延時4S復歸	ZC-23	阿繼
CC-4YA	無外殼		單個外殼內BC-4Y	上繼
CC-4SA	無外殼		單個外殼內BC-4S	上繼

主要技術參數

○ 額定電壓：直流220V、110V、48V，工作電壓允許：80%~110%Ue， 直流電源電壓紋波系數不大于2%。
○ 沖擊動作及返回電流：0.01A;最大穩定電流：3.2A
○ 內有延時3.5S的延時動作元件和延時8S的復歸延時元件，分別由S2、 S3 開關控制，上述延時如要其他數值，可在定貨時注明即可滿足用戶要求， 延時元件精度為±10%。
○ 輸出接點容量：在電流不大于2A，電壓不大于250V，時間常數5ms的感性負載的直流回路中， 繼電器接點的分斷容量為30W，繼電器接點允許接通5A電流。
○ 功率消耗：直流回路：3.2A<1.2W。
○ 電壽命：100000次。

狀況\電壓	220V	110V	48V
動作前	≤5.5W	≤3W	≤1.5W
動作后	≤10W	≤5W	≤2W

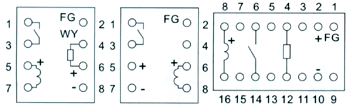

結構、端子及內部接線圖

CC-2	CC-10	CC-23

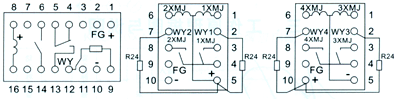

CC-23A	CC-4SA(背視)	CC-4YA(背視)

沖擊繼電器內部接線圖（正視）

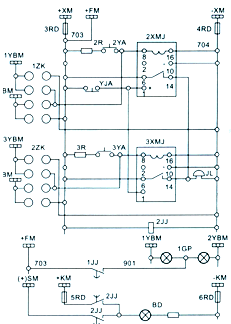

應用參考圖

小母線及熔斷器	事 故 信 號
試驗按鈕
電源
電笛
復歸按鈕
熔斷器監察

小母線及熔斷器	瞬 時 預 告 信 號
試驗按鈕
電源
接點
復歸按鈕
復歸按鈕	延 時 預 告 信 號
電源
警鈴
復歸
熔斷器監察

事故信號 熔絲熔斷

預告信號 熔絲監視燈

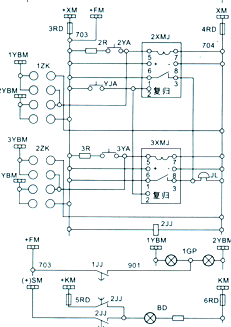

CC-2應用參考圖（替代JC-2）

小母線及熔斷器	事 故 信 號
試驗按鈕
電源
電笛
復歸按鈕
熔斷器監察

小母線及熔斷器	瞬 時 預 告 信 號
試驗按鈕
電源
接點
復歸按鈕
復歸按鈕	延 時 預 告 信 號
電源
警鈴
復歸
熔斷器監察

事故信號 熔絲熔斷

預告信號 熔絲監視燈


CC-23A應用參考圖（替代ZC-23）
