JDH-2電動機保護繼電器產品詳細說明：

用途：
JDH-2電動機保護繼電器主要用作中小型電動機保護，在電動機斷線、缺相運行時判斷斷線相別，同時發出告警，也可用于電力系統二次線路保護中，作為缺相監視元件。

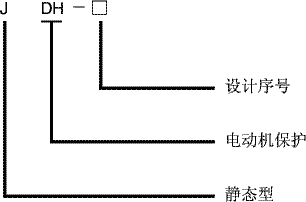

繼電器型號名稱：




工作原理：

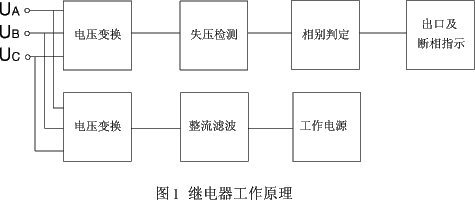

繼電器原理框圖如下：(見圖1)
繼電器測量三相電壓，當缺一相時繼電器將動作報警并保持動作狀態，當電壓恢復正常時繼電器返回。若三相中有兩相斷線或三相均斷線，則繼電器將瞬時出口動作，但由于失去工作電源，動作后將返回。



使用方法：
4.1 安裝方式: 單個繼電器為凸出式安裝；
4.2 使用: 應滿足產品的工作環境條件；
4.3 維護: 本產品應定期檢查，首先進行外觀檢查，印刷電路板焊點有否脫落，導線有否折段等。其次檢查直流回路和交流回路是否工作正常。
產品在下列條件下應能可靠地工作
a) 環境溫度：－10℃～+50℃；
b) 大氣壓力：80kPa～110kPa；
c) 相對濕度：最濕月的平均最大相對濕度為90%，同時該月的平均最低溫度為25℃，且表面無凝露，最高溫度為40℃時，平均最大相對濕度不超過50%；
d) 無導電塵埃與破壞金屬和絕緣的腐蝕性氣體的環境中；
e) 沒有爆炸危險及不充滿塵埃的介質中（如煤灰、磨料、木屑等）；
f) 工作位置：任一方向傾斜不超過5℃及無劇烈振動和沖擊；
g) 使用地點具有防雨、雪、風砂裝置及沒有充滿水氣的環境中；
h) 沒有較嚴重的霉菌存在的地方；
i) 使用地方不允許有較強的外磁感應強度。
繼電器重量
繼電器重量不超過1.25kg.

主要技術參數：
3.1 額定電壓
a) 額定電壓：380V、100V；　
b) 額定頻率：50Hz。
3.2 缺相相別指示　　
繼電器在動作后應指示缺相相別。
3.3 動作時間繼電器在缺相動作時，其動作時間不大于50ms。
3.4 功率消耗在額定電壓下，三相交流電壓回路的功率消耗不大于5VA/相。
3.5 觸點斷開容量　　
a) 直流電路: 在電流不大于1A,電壓不大于250V的條件下,對外輸出觸點能斷開時間常數為(5ms±0.75ms)的直流有感負荷30W。
b)交流電路: 在電流不大于5A,電壓不大于250V的條件下,對外輸出觸點能斷開功率因數coso為(0.4±0.1)的電路的負荷250VA。
3.6 介質強度繼電器各導電電路對外露非帶電金屬部分及外殼之間，輸入電路對觸點之間，應能承受2kV（有效值），50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。

繼電器背后接線圖：
繼電器背面接線圖(見圖2)



繼電器外形尺寸及開孔尺寸：
結構形式及外形尺寸
繼電器為靜態型原理，模數化插入式結構。其外形尺寸及安裝尺寸見凸出式模數化插入結構中的附圖4和附圖8。

訂貨需知：
a) 產品型號、名稱、額定電壓；
b) 訂購數量；
c) 供應成套性：產品說明書1份；
d) 繼電器配套：如底座、插套等（須獨立定貨）
