XJ11三相交流保護繼電器產品詳細說明：

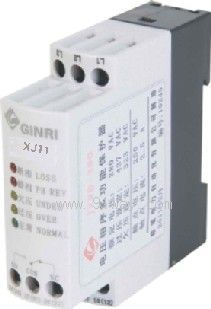

XJ11系列電壓相序多功能保護器

1、保護特點
① 動態缺相、靜態缺相保護：指被保護線路在運行狀態或非運行狀態時，任意一相發生斷相故障，延時2S動作。指示燈形式為：紅燈亮，并優先；
② 錯相保護：防止L1、L2、L3三相交流相序接錯的一種保護措施，延時2S動作。指示燈形式為：紅燈亮；
③ 過壓保護：指被保護線路電壓高于設定值，延時3~8S動作。指示燈形式為：黃燈亮；
④ 欠壓保護：指被保護線路電壓低于設定值，延時3~8S動作。指示燈形式為：黃燈亮；
⑤ 電壓不平衡保護：指三相電壓不平衡將會影響線路安全運行的一種保護措施。電壓不平衡率= ×100% 高于10%時,延時2S動作。指示燈形式為：缺相紅燈亮，并優先。
2、性能特點
① 保護器的保護功能不受線路或負載的電流大小，沖擊電流、不平衡電流和負載性質的影響。能夠全性能、全氣候長期工作。功耗不大于10W；
② 用于電機保護時對電機接線方式無要求；
③ 本產品符合GB/T 14048.1-2000 、GB14048.5-2001 eqv IEC60947-1:1999；
④ 本產品的EMC符合GB4343-1995的無線電干擾特性測量方法和允許值。
3、工作特點
① L1、L2、L3三相接線正確，保護器綠燈亮，內部繼電器吸合；如果相序接錯，保護器紅燈亮，只要交換L1、L2、L3三相中的任意兩相，保護器就能認定該相序并正常工作。當被保護的線路正常工作后出現紅燈亮，內部繼電器不吸合時，應視為外線路相序誤接，保護器具有防誤接保護功能；
② L1、L2、L3三相過壓或欠壓時，黃燈亮，綠燈不亮，內部繼電器釋放；電壓正常時恢復，綠燈亮，內部繼電器吸合；
③ L1、L2、L3接三相交流電壓，NO、COM為常開觸點；NC、COM為常閉觸點。直接使用導線連接接線端子。
