CT8型彈簧操動機構產品詳細說明：

新型CT8彈簧操動機構可供操作SN-Ⅰ型、SN10-10G型少油斷路器ZN28-12、ZN28A-12系列戶內高壓真空斷路器及與之相當的合閘功的斷路器用。
機構合閘彈簧的儲能方式：CT8-Ⅰ型有電動機儲能和手動儲能兩種，CT8-Ⅱ型只有手動儲能，合閘操作有合閘電磁鐵操作和手動按鈕操作兩種，分閘操作有分閘電磁鐵、過流脫扣電磁鐵或過電流脫扣器、欠電壓脫扣器和手動按鈕操作四種。

CT8型彈簧操動機構技術參數
1.儲能電機采用單相交直流兩種串激電動機,其技術參數（見下表）

型號	HDZ-113	HDZ-113	HDZ-113
額定工作電壓(V)	約等于110	約等于220	約等于380
電機額定輸入功率(W)	<=450
正常工作電壓范圍	85%-110%額定工作電壓
額定工作電壓儲能時間	小于6

2.手動儲能操作力：采用300mm長儲能手柄時最大操作力小于20公斤。
3.合閘電磁鐵：采用螺管式電磁鐵，其技術數據

額定工作電壓(V)	-110	-220	-380	-48	-110	-220
額定工作電流(A)	小于2.5	小于1.2	小于0.8	24	1.1	0.56
額定工作電功率(W)	小于275	小于264	小于304	115	111	123
20°C時線圉電阻(W)	16.7±1.67	69±6.9	233±2.33	24.8±1.74	114±1.74	430±30
正常工作電壓范圍	65%-120%額定工作電壓,小于30%額定電壓不得分閘

4.由獨立電源供電的分閘電磁鐵和過電流脫扣器或過電流脫扣電磁鐵采用螺管式電磁鐵，欠電壓脫扣器采用拍合式電磁鐵。
(1)過電流脫扣電磁鐵(1型脫扣器）或過電流脫扣器(2型脫扣器）：過電流脫扣器或過電流脫扣電磁鐵由電流互感器供電，其電路依靠分裝的過電流繼電器觸頭動作關合，動作值由過流繼電器整定。過電流脫扣電磁鐵-額定電流分別為3安、3.5安、5安。)

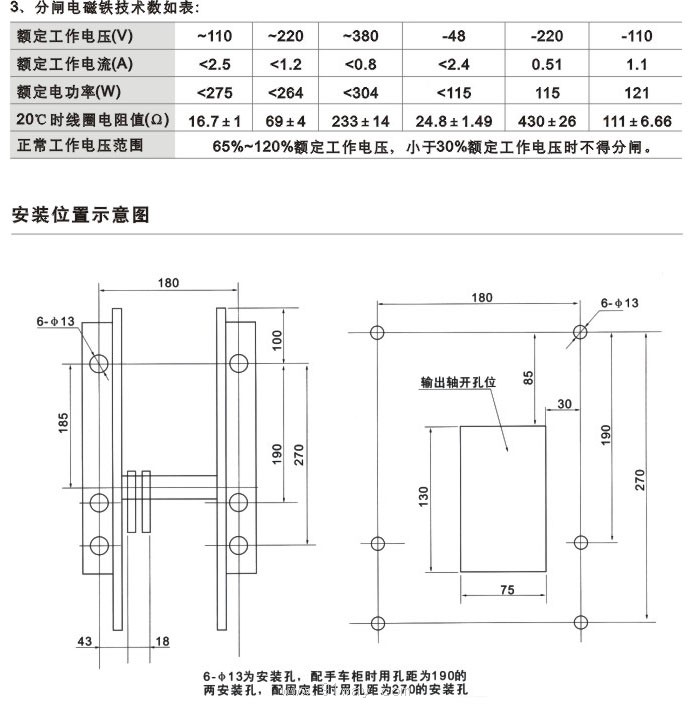

(2)由獨立電源供電的分電磁鐵,(4型脫扣器)其技術參數如表:

額定工作電壓(V)	-110	-220	-380	-48	-110	-220
額定工作電流(A)	小于2.5	小于1.2	小于0.8	24	1.1	0.56
額定工作電功率(W)	小于275	小于264	小于304	115	111	123
20°C時線圉電阻(W)	16.7±1.67	69±6.9	233±2.33	24.8±1.74	114±1.74	430±30
正常工作電壓范圍	65%-120%額定工作電壓,小于30%額定電壓不得分閘

*脫扣器的組合.

扣器 組合代號	脫 扣 器 名 稱 及 代 號
	過電流脫扣磁鐵 1	過電流脫扣器 2	欠電壓脫扣器 3	由獨立電源供電的 分閘電磁鐵4
	脫扣器數量
111	3	0	0	0
110	2	0	0	0
113	2	0	1	0
114	2	0	0	1

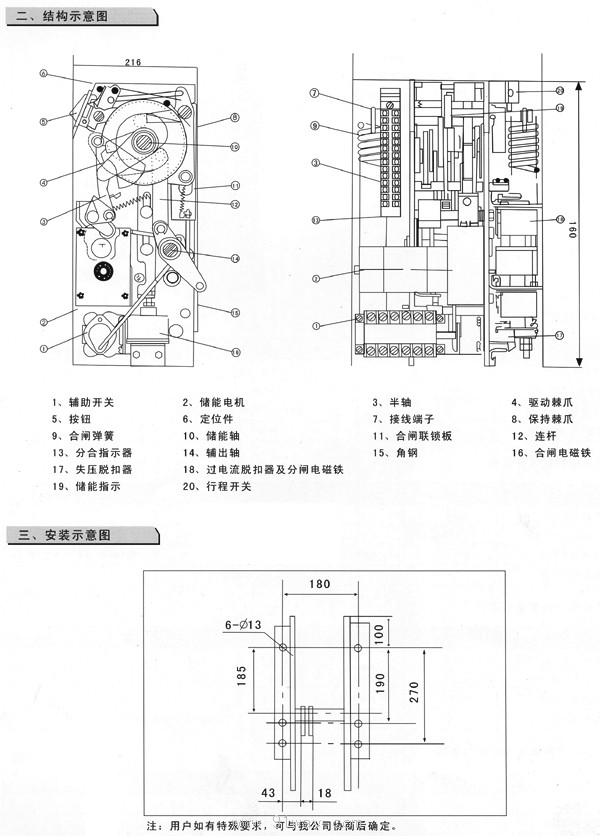

CT8結構示意圖

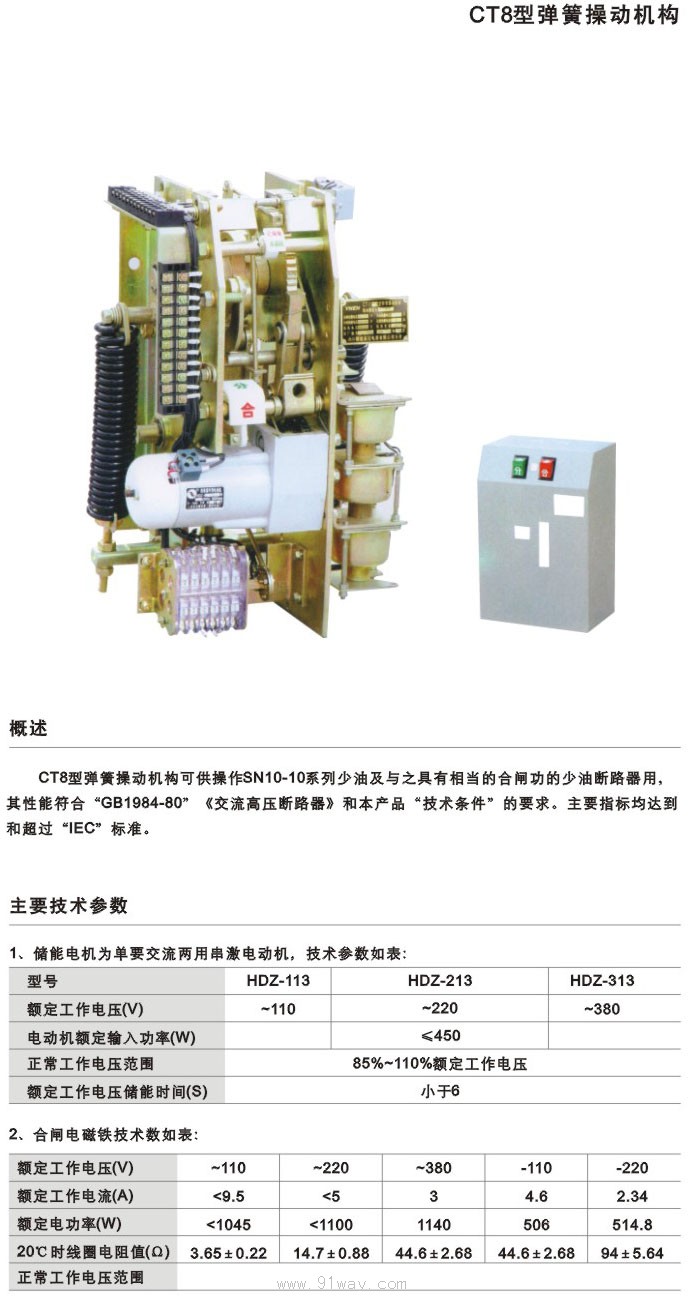

CT8型彈簧操動機構
