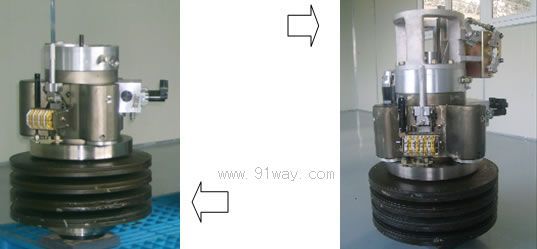

CYTB-4液壓彈簧操動機構產品詳細說明：

概述
1、產品型號和名稱
　 CYTB-4液壓彈簧操動機構
2、產品主要用途和性能
　 2.1本機構用于操動252KV高壓SF6瓷柱式斷路器和全封閉式GIS組合電器。各項性能達到同類進口產品水平，并取得實用新型專利。
　 2.2單操動機構配斷路器單極，實現單極操作，可手動緩慢分合閘，就地手動快速分、合閘，通過電控可實現就地快速分、合閘；遠方電動快速分，合閘和重合閘。并可實現三極操作。
　 2.3操動機構具有在系統油壓下降到極限值時，能分別發出重合閘、合閘和分閘閉鎖信號，并且能實現操作閉鎖。
　 2.4操動機構具有在合閘狀態油壓下降到零并重新啟動油泵電機建立油壓時不發生慢分閘的性能。
　 2.5操動機構裝有安全伐，具有在系統油壓異常情況下自保護的功能。
使用環境條件
1、環境溫度－25℃～40℃
2、相對溫度90％月平均不大于90％；日平均不大于95％。
3、最大日溫差25°
4、使用地點：戶內或戶外
5、防護等級IP54

CYTB-4液壓彈簧操動機構技術參數

序號	名稱			單位	活塞桿行程			活塞桿行程
1	機構工作缸活塞行程			mm	205±1			230±1
2	閉鎖壓力時的分閘操作功			J	≥5000			≥5500
3	閉鎖壓力時的合閘操作功			J	≥2000			≥2150
4	額定油壓			MPa	44.9±2.5
5	額定油壓時儲能活塞行程			mm	85±1 （P=48.4MPa）
6	油泵啟動壓力儲能活塞行程			mm	81.5±1 （P=44.7±2.5 MPa）
7	油泵停止壓力儲能活塞行程			mm	83.5±1 （P=44.9±2.5 MPa）
8	重合閘閉鎖點儲能活塞行程			mm	77.5±1 （P=44.4±2.5 MPa）
9	安全伐開啟儲能活塞行程			mm	84.5+1 （P≤48.4 MPa）
10	合分操作閉鎖點儲能活塞行程			mm	51±1			47±1
11	分閘閉鎖點儲能活塞行程			mm	38±1			33.5±1
12	從零壓升至油泵停止的儲能時間			S	≤120
13	額定操作順序				0－0.3S－CO－180S－CO
14	分閘時伐系統動作時間			ms	≤12
15	合閘時伐系統動作時間			ms	≤14
16	分合閘線圈參數相同			電 壓	DC220V	電阻	154Ω		穩態 電流	1.43A
					DC110V		36Ω			3.06A
17	電機	型號	HDZ-24740CTH	電壓	DC220V		轉速	4000r/min
		功率	470W	電流	3A
18	最大外形尺寸			mm	890×Φ530			915×Φ530
19	機構重量			Kg	300			330

訂貨須知
訂貨請注明
1、產品型號、名稱、活塞行程
2、控制回路電壓 DC110V或DC220V
3、有、無上連接座部分
4、均不含二次和殼體
