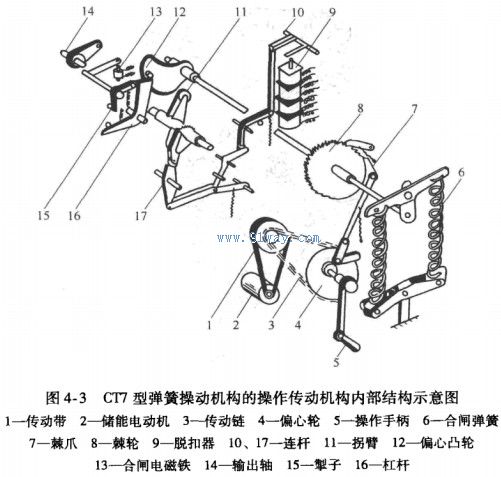

| 什么是彈簧操動機構?它是怎樣工作的? 彈簧操動機構能手動和遠距離操作斷路器的分合閘,但其結 構較復雜。CT7型彈簧操動機構的操作傳動機構內部結構示意圖如圖所示。 彈簧式操動機構按操作方式可分為手動儲能彈簧機構和電動 儲能彈簧機構兩種。 手動是靠人力將彈簧儲 能,然后釋放能量達到合閘目的。合閘的同時,又向分閘彈簧儲 能,以保證分閘時間和速度。電動操作是由電動機驅 動,以棘輪使彈簧儲能。 手動儲能彈簧機構和電動儲能彈簧機構的工作原理如下: 1)儲能合閘:當手動操動機構手柄或電動機轉動機構儲能 軸上的棘輪旋轉時,軸上的彈簧拐臂也隨其旋轉,把儲能彈簧拉長。過死點時儲能彈簧已儲滿能量,無制動裝置時,過死點即釋 放,使開關合閘并使分閘彈簧儲存足夠的能量等待分閘。當有制 動時,以其他方式控制掣子,完成合閘功能。 2)分閘操作:手動控制分閘時,拉動分閘拉環即可分閘。 當過電流時,電流脫扣線圈(約5.5A)將啟動,使分閘扣解 除,完成分閘。
 |
