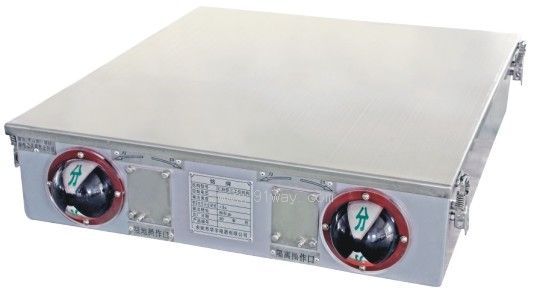

CJ8型操動機構可供ZF23-126、ZF口-126及所需轉矩與之相當?shù)母綦x開關、接地開關及負荷開關的關合和開斷之用。
本機構為三工位機構，一臺機構可操作一臺隔離開關和一臺接地開關，實現隔離開關合閘、分閘及接地開關合閘、分閘的功能。機構同時具有手動、電動兩種操作方式。

CJ8型三工位操動機構技術參數

1．本機構的輸出角度為±195。(可根據用戶要求定做)。
2．輸出轉矩100N·m。
3．額定電壓合、分閘時間≤2S。
4．儲能電機技術參數
型 號 HDZ-23603型
額定工作電壓 ≌220V
電機額定輸出功率 360W
正常工作電壓范圍 85％-110％
5．使用CSK型磁吹開關。觸點能持續通過的電流AC220V時為10A，DC220V時為3A。
6．使用F10型輔助開關。常規時為10開10閉，最多能達到20開20閉。觸點能通過的持續電流AC220V時為10A，DC220V時為5A。
7．二次接插件為進口的工業聯接器，戶外機構的防護等級可達到IP68級，一臺機構常規帶一個46芯工業聯接器，也可帶二個或三個工業聯接器。二次工業聯接器有24針、32
針、46針等幾種。
