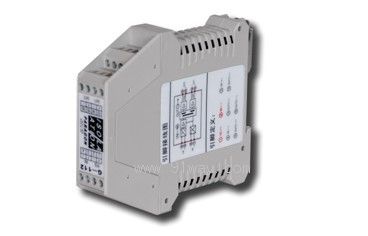

G-112系列直流信號隔離分配器產品詳細說明：

G-112系列直流信號隔離分配器輸入、輸出范圍

代碼	輸入	代碼	輸出1	代碼	輸出2
1	0-75mVDC	A	0-5VDC	A	0-5VDC
2	0-5VDC	B	0-10VDC	B	0-10VDC
3	0-10VDC	C	1-5VDC	C	1-5VDC
4	0-250VDC	D	0-10mA	D	0-10mA
5	0-10mA	E	0-20mA	E	0-20mA
6	0-20mA	F	4-20mA	F	4-20mA
7	4-20mA	G	-10V-+10VDC	G	-10V-+10VDC
8	用戶特定參數

主要技術規格

輸入阻抗	電壓型≥100KΩ 電流型；100Ω
輸出阻抗	電壓型≥10KΩ 電流型≤550Ω
精度	±0.2%F.S
溫度系數	<50ppm/℃
環境溫度	－10℃-＋60℃
絕緣電阻	電源、輸入、輸出1、輸出2之間≥100MΩ(500VDC)
絕緣強度	電源、輸入、輸出1、輸出2端口之間≥1500VAC/分鐘
電源	24Vdc±10%
消耗功率	＜2W

訂貨注明
標明輸入、輸出信號的代碼 例：輸入0-5V 輸出1：4-20mA 輸出2：0-5V 輸出信號2：1-5V 型號G-1122FA

產品特點
24V供電 35mmDIN導軌安裝 定端子，螺栓接線 輸入、輸出、電源，端口間全隔離

接線圖


方框圖

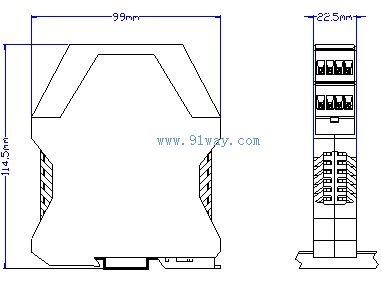

外形尺寸
