G-412系列熱電阻信號隔離分配器產品詳細說明：

G-412系列熱電阻信號隔離分配器輸入、輸出范圍



代碼	輸入	代碼	輸出1	代碼	輸入2
1	CU50(－20℃-100℃)	A	0-5VDC	1	0-5VDC
2	CU100(0-100℃)	B	0-10VDC	2	0-10VDC
3	PT100(0-150℃)	C	1-5VDC	3	1-5VDC
4	PT100(0-200℃)	D	0-20mA	4	0-10mA
5	PT1000(0-400℃)	E	4-20mA	5	0-20mA
8	用戶特定參數

G-412系列熱電阻信號隔離分配器主要技術規(guī)格

激勵電流	恒流800uA
輸出阻抗	電壓型≥10KΩ 電流型≤550Ω
精度	±0.2%F.S
溫度系數	<50ppm/℃
環(huán)境溫度	－10℃-＋60℃
絕緣電阻	電源、輸入、輸出1、輸出2之間≥100MΩ(500VDC)
絕緣強度	電源、輸入、輸出1、輸出2端口之間≥1500VAC/分鐘
電源	24Vdc±10%
消耗功率	＜2W

訂貨注明
標明輸入、輸出信號的代碼 例：輸入PT100(0-200℃) 輸出信號1：4-20mA 輸出信號2：1-5V 型號G-4124EC

產品特點
24V供電 35mmDIN導軌安裝 定端子，螺栓接線 輸入、輸出、電源，端口間全隔離

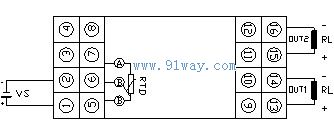

接線圖


方框圖

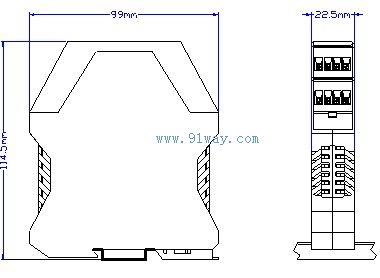

外形尺寸
