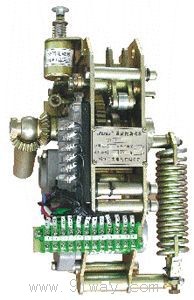

CT21系列彈簧操動機構(負荷開關用)產品詳細說明：

概述
CT21型(負荷開關用)彈簧操動機構可供操作ZNF□-10/630戶外高壓真空負荷開關，3～63KV交流高壓負荷開關以及合閘功與之相當?shù)钠渌��?fù)荷開關之用。其性能符合GB3804CT23系我廠最新設計的改進型電動機構，采用永磁直流電機、鏈輪傳動儲能，動作平穩，可靠性高，機械性能好，使用壽命長；手動儲能手柄設置在機構本體內，避免了原來該部件的滲漏水環節，并且由于拉環設置在機構下部，使機構外型更為美觀，適合用于新、老戶外10KV柱上真空斷路器之用。手動按鈕操作三種；合閘操作有合閘電磁鐵及手動按鈕操作兩種。方式。機械奉命為10000次。

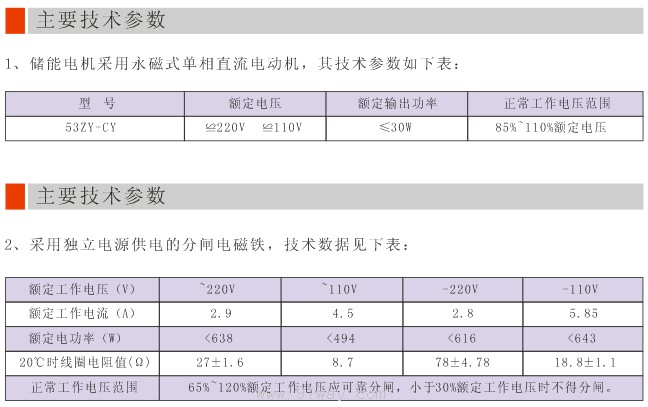

CT21系列彈簧操動機構(負荷開關用)主要技術參數
1、儲能電機采用永磁式單相直流電動機，其技術參數如表：

型號	額定電壓	額定輸出動率	正常工作電壓
53ZY-CY	-220	≤30W	85%～110%額定電壓

2、采用獨立電源供電的分閘電磁線，技術數據見下表

額定工作電壓（V）	～220V	～110V	-220V	-110V
額定工作電流（A）	2.9	4.5	2.8	5.85
額定電工率(W)	<638	<494	<616	<643
20C時線圈電阻值(Ω)	27±1.6	8.7	78±4.78	1.8±1.1
正常工作電壓范圍	65%～120%額定工作電壓應可靠分閘, 小于30%額定電壓時不得分閘

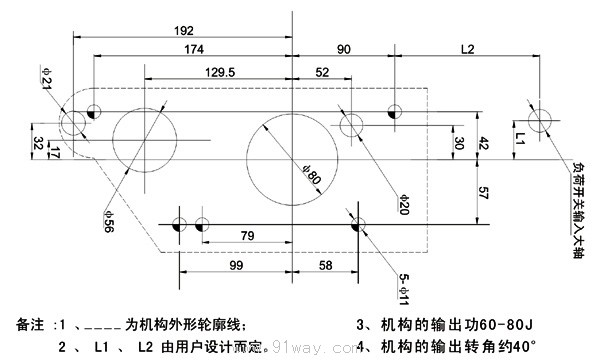

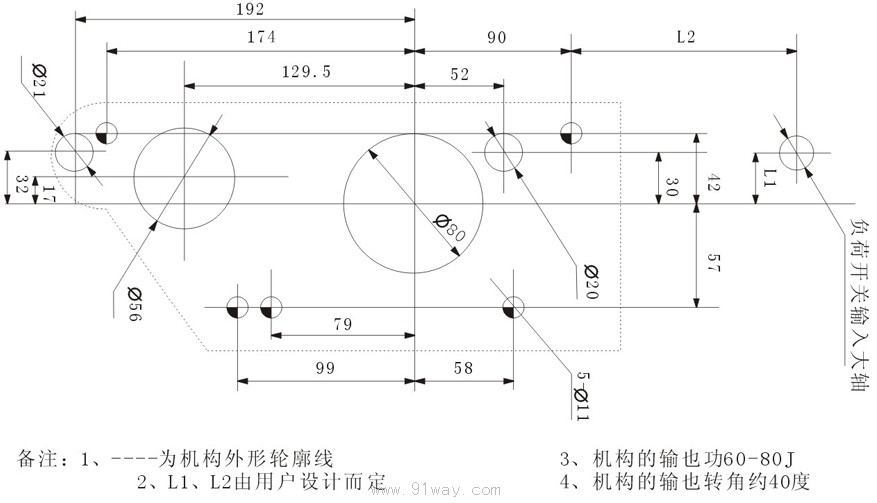

安裝位置示意圖

注：用戶如有特殊要求，可與我廠協商后確定。

CT21系列彈簧操動機構(負荷開關用)
