JSY-10B型多功能失壓計時儀適用于監視電力計量用三相三線、三相四線、有功、無功電能表的運行狀態，當PT回路人為或非人為（一次側和二次側）發生熔斷，CT二次回路出現斷路、短路時，該儀表能自動記錄對應失壓時間或CT回路斷路、短路時間。以便電力計量部門追補人為的或非人為的漏計電能。對加強用電管理及提高計量管理水平等方面有著十分重要的意義。

二、功能特點
1．失壓計時或失壓計度由用戶自選（表內銘牌右側已設置選擇開關）。
2．失壓次數記錄功能。（標識提示為“Ln”）。
3．八位LED數碼顯示：前兩位標識提示，后六位顯示對應數據內容。
4．非零數據項目循環顯示，循環時間間隔4秒。
5．某相失壓或斷流，面板上其對應指示燈開始閃爍。
6．總清零開關，可一次將所有數據清除。（表內標牌右側上端）
7．采用EEPROM存儲器，數據可保證20年以內不丟失。
8．采用表面貼裝工藝，產品可靠性高、工藝性好。
9．可編程性：脈沖常數可由表內按鍵輸入。
10．線路無電流（無負載）時，失壓后，表內有聲光報警，但不計時計度。
11．A、B、C三相同時失壓時，表內數碼不顯示，蜂鳴報警中斷，以省電池能耗，但內部工作正常運行，電壓正常后恢復顯示。

三、技術指標
1．計時誤差：≤0.5s/d
2．脈沖計度誤差：≤0.01級
3．啟動電流：≤10mA（可按用戶訂貨要求設定）
4．電流回路阻抗：≤0.05歐姆
5．失壓電壓：78% UO±2伏（UO為標稱電壓）
6．返回電壓：80% UO±2伏（UO為標稱電壓）
7．整機最大功耗：≤4VA
8．計時范圍：0～9999.99小時
9．計度范圍：0～9999.99KW.h
10．儀表常數：XXXXimp/KW.h（五位設置按訂貨要求生產機內設置）
11．輸入脈沖：幅度5V寬度≥10ms頻率≤50HZ
12．額定電壓：3×100、3×380/220V、3×57/100V
13．額定電流：5A
14．三相連續失壓時，正常運行時間：≤70天
15．備用電池使用壽命：≥5年
16．整機壽命：20年
17．重量：1.8kg
18．內包裝外形尺寸：288×156×70mm3

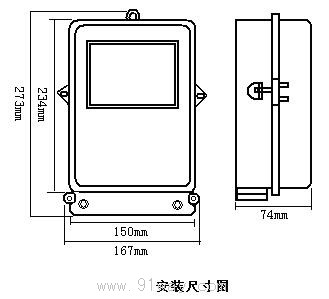

四、安裝尺寸圖

JSY-10B型多功能失壓計時儀
