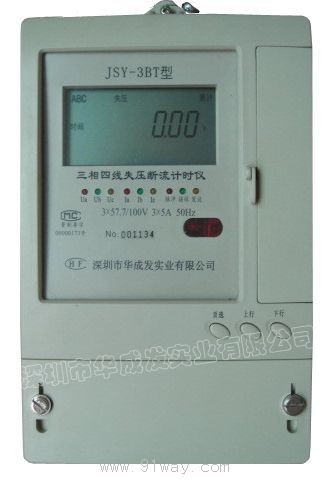

JSY-3BT型全電子失壓斷流計時儀產品詳細說明：

JSY-3BT型系列全電子失壓斷流計時儀(液晶漢顯)是我公司采用了當今電子技術的最新科技成果，精心設計和制造的新一代產品。該產品用于監視三相三線（三相四線）有功（無功）電度表的運行狀態，當PT回路（一次側或二次側）發生熔斷或完全斷相時，當CT回路發生開路或短路時，該儀表將準確判斷失壓電壓及開路或短路電流之相，并詳細記錄其相應的時間（或kWh）,并具有聲光報警，該產品還具有紅外通訊功能，可連接GSM或CDMA滿足客戶遠程數據快速傳輸，以便幫助電力計量部門對電網進行管理，追補人為的或非人為的漏計電能，當PT回路相序逆相時，該儀表可發出提示，并計時（或計度），對加強用電管理及提高計量水平等方面有著十分重要的意義，是最理想的電能計量監視儀表。

一、JSY-3BT型全電子失壓斷流計時儀主要型號規格

型 號	類 別	標稱電壓	額定電流
JSY-3BS	三相三線	3×100V	3×1A、3×5A
JSY-3BT	三相四線	3×220/380V 3×57.7/100V	3×1A、3×5A

二、功能及特點
1．失壓計時
當電壓回路（PT）發生失壓時，能及時準確判斷故障的相別，記錄其故障期間的累計時間。若有外部有源電能脈沖輸入，則可同時記錄故障期間的非正常電能量。
2．?dāng)嗔饔?jì)時
當電流互感器二次側（CT）開路時，能及時準確判斷故障的相別，記錄其故障期間的累計時間。若有外部有源電能脈沖輸入，則可同時記錄故障期間的非正常電量。
3．故障電量記錄
當儀表有有源計量脈沖輸入時，能準確分相計量故障電能，從而得到比較精確的電量追補。
4．故障次數記錄
當電壓回路（PT）發生失壓，電流回路（CT）發生開路時，儀表內部啟動故障次數計數器，記錄失壓次數或斷流次數。它是一個輔助參量。
5．事件記錄
本儀表能按事件發生先后順序及時記錄失壓、斷流的起始日期、起始時間、終止日期、終止時間。事件記錄項多達100項。
6．?dāng)?shù)據通訊
對于有通信功能的儀表，通過儀表RS485通信輔助接線端子，可與通信終端或上位機進行數據通信，在無中繼設備的情況下通信距離不小于1200米。（此功能需用戶提供通信規約，并在訂貨前加以說明）。
三、主要技術指標
1．計時準確度： ＜0.5s/d
2．起動電壓： 78%Un±1V
3．返回電壓： 82%Un±1V
4．起動電流：＜0.3%Ib
5．電流回路阻抗
Ø額定電流為5A時： ＜0.05Ω
Ø額定電流為1A時： ＜0.5Ω
6.計時器容量： 0～9999.99小時
7.計度器容量： 0～9999.99kw.h
8．掉電運行時間： ＞180天
9．掉電數據保存時間： ＞50年
10．電氣參數
Ø工作電壓： Un±20%
Ø額定電流： 3×1A、3×5A
Ø絕緣耐壓： ＞2000VAC
Ø電壓回路功耗： ＜3VA
Ø有源電能脈沖輸入幅度：＜50V 脈寬：≥10ms 頻率：＜50Hz
11．適用條件
Ø工作溫度： -25℃～+60℃
Ø工作環境濕度：≤95%
12．外形尺寸及重量
Ø外形尺寸： 240×148×83.5 mm
Ø重量： 約1.7kg

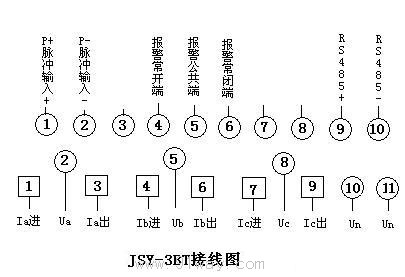

四、接線圖
