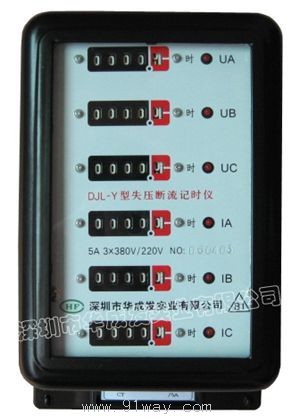

DJL-Y型失壓斷流計時儀產品詳細說明：

DJL-Y型系列失壓斷流計時儀是目前最先進的失壓斷流監測儀表，該產品根據我國電力供電的具體情況，精心設計和制造而成，它具有功能齊全、動作可靠、計時準確、抗干擾能力強等特點。該產品電子器件全部采用微功能耗CMOS集成塊，智能監測電路能準確地分相記錄電壓互感器的一次側和二次側斷相失壓的精確時間，并同時監測CT斷線，對意外情況下的電能計量核算發生斷相失壓時提供了一種先進的儀器，為電能計量發生斷相失壓斷流提供了一種必不可少的校核依據，達到公平合理的準確計費，它的各項性能指標均達到或超過電力工業部發布的《電壓失壓計時儀技術條件》有關標準。

一、產品型號、規格
型 號類 別標稱電壓標定電流
DJL-V型三相三線3×100V3×1A 3×5A
DJL-Y型三相四線3×220/380V
3×57.7V/100V3×1A 3×5A

二、功能、特點
1． DJL-Y型系列失壓斷流計時儀采用電壓電流檢測原理，以計量回路的電壓互感器高壓側或低壓側斷相失壓進行分相計時監測，在電流互感器開路時能分相計時監測。
2． A、B、C三相計數器采用字輪計數器，抗干擾性強，每相計數器都有復位清零開關，按動電子清零開關，可以使計數器清零。
3． 電路采用全隔離的設計，對計量回路斷相失壓實行監測，在任何情況下，甚至于某些原因造成計時儀電子部分出現故障時，也不會影響計量回路的安全及計量精度。
4． 該計時儀采用高智能化的電子電路，不僅完善了失壓斷流的功能，并且該失壓儀體積小，功耗小，壽命長。
5． 計時儀采用大容量的后備電池，在三相都斷壓的情況下，都能使該計時儀可靠工作，電池采用自動充電電路，不需要維護。
6． 具有故障報警功能，失壓計時儀提供一對常開觸點，若一相斷相、失壓或CT開路時，則該觸點閉合。并發出蜂鳴報警聲。

三、主要技術指標
1．計時誤差：<1s/D
2．電流回路阻抗：<0.05Ω
3．整機功耗： <3W
4．電壓失壓參比電壓：78%±2v
5．電壓返回參比電壓：85%±2v
6．電流斷流標定電流I1：0.3%Ib±2mA
0.1%Ib±2mA
7．電流恢復標定電流I2：0.4%Ib±2mA
0.15%Ib±2mA
8．計時范圍：9999.99~0.01h
9．允許掉電時間：30d
10．工作環境：―10~45℃ 溫度小于90%
11．進線端對機殼耐壓強度
Ø絕緣電阻 500伏兆歐表>5兆歐
Ø交流耐壓500赫茲2000伏特持續1分鐘
12．外形尺寸：236×185×126mm
