CT19A,CT19B型彈簧操動機構產品詳細說明：

概述
CT19型彈簧操動機構可供操動各類ZN28型開斷電流為20KA、31.5KA、40KA的戶內高壓真空斷路器之用或者操動合閘功與之相當的其它類型的真空斷路器。
本廠生產的CT19主要分兩種，配固定柜(CT19B)配手車(CT19A)。CT19B型號是在CT19A型基礎上小型化后加以改進完善的，機械性能更加穩定可靠。
機構合閘彈簧的儲能方式有電動機儲能和手動儲能兩種，分閘操作有分閘電磁鐵、過流脫扣電磁鐵及手動按扭、欠電壓脫扣電磁鐵四種。

CT19A,CT19B型彈簧操動機構技術參數
1.儲能電機采用永磁直流電動機,其技術參數（見下表）

型號	66ZY-CJ01	66ZY-CJ11
額定工作電壓(V)	110	220
電機額定輸入功率(W)	70-150
正常工作電壓范圍	85%-110%額定工作電壓
額定工作電壓儲能時間	<=12

* 如有用戶需要采用交流電源儲能,則增加全波整流電源(橋堆)供給儲能電機工作.
2.手動儲能采用400mm長度儲能操作手柄時，其操作力不小于140N.
3.合閘電磁采用螺管式電磁鐵，其技術參數(見下表)4.

額定工作電壓(V)	-110	-220	-380	-48	-110	-220
額定工作電流(A)	5	3		3.78	23	1.77
額定工作電功率(W)	550	660		181.4	253	390
20°C時線圉電阻(W)	7.2±1	20.7±2.5		12.7±2.5	47±2.5	124±5
正常工作電壓范圍	85%-110%額定工作電壓

4.由獨立電源供電的分閘電磁鐵和過電流脫扣電磁鐵采用螺管式電磁鐵。
(1)過電流脫扣電磁鐵由電流互感供電，其電路依靠分裝的過電流繼電器觸頭動作關合，動作值由電流繼電器整定，過電流脫扣電磁鐵額定電流為5A,純電阻2.6±0.5W(線圈接橋堆，消除了感抗) 。
(2)由獨立電源供電的分閘電磁鐵技術參數(見下表)1.儲能電機采用永磁直流電動機，其技術參數(見下表)

額定工作電壓(V)	-110	-220	-380	-48	-110	-220
額定工作電流(A)	5	3		3.78	23	1.77
額定工作電功率(W)	550	660		181.4	253	390
20°C時線圉電阻(W)	7.2±1	20.7±2.5		12.7±2.5	47±2.5	124±5
正常工作電壓范圍	65%-120%額定工作電壓,小于30%額定電壓不分閘

脫扣器組合代號	脫 扣 器 名 稱 及 代 號
	過電流脫扣電磁鐵(只)	分閘電磁鐵(只)
100	1	0
110	2	0
111	3	0
104	1	1
114	2	1
400	0	1

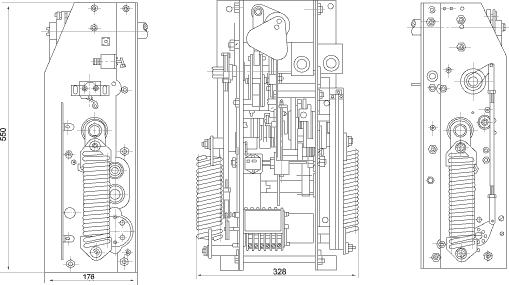

CT19結構示意圖

CT19B結構示意圖

CT19A右操動 CT19A左操動
