您的位置：您的位置：首頁 → 泵閥管件 → 泵浦產品 → 真空泵 → 2BEl型水環式真空泵

產品名稱：

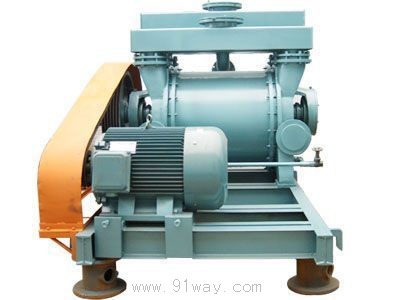

2BEl型水環式真空泵

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 真空泵

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

2BEl型水環式真空泵產品詳細說明：

2BEl型水環式真空泵結構圖

1	左軸承部件	5	前分配板	9	后分配板
2	側蓋	6	泵體	10	軸封供水管路系統
3	軸承部件	7	葉輪	11	右軸承部件
4	閥板部件	8	軸

2BEl型玳環式真空泵概況
2BEl水環式真空泵采用單級單作用結構形式，屬國家推廣的節能產品。通常用于抽吸不含固體顆粒，不溶于或微溶于工作液的氣體。泵一般以水作為工作液。
2BEl水環式真空泵具有結構簡單．運行可靠．高效節能等優點，是電力、石化、煤炭、造紙、煙草、食品、紡織、冶金及制藥行業等用作真空脫水．真空干燥，真空過濾和壓送氣體的理想產品。
2BEl型水環式高空泵原理圖
葉輪偏心地安裝在接近圓形的泵體內，當葉輪旋轉時，液體受離心力作用在泵體內壁形成一個旋轉的液環。在兩相鄰葉片、葉輪輪轂和液環內表面形成密閉的氣腔，在吸氣區，密閉氣腔體積逐漸增大．其內部壓力下降，氣體從吸氣口吸入，在排氣區，密閉氣腔體積逐漸減小，其內部壓力上升，氣體被壓縮，從排氣口排出：該過程反復連續進行。達到抽送氣體的目的。

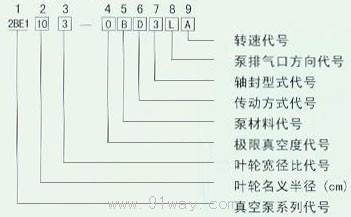

型號表示方法

型號說明

序號	代號	意義
3	3	葉輪寬徑比為1.0
	5	葉輪寬徑比為1.2
	6	葉輪寬徑比為1.2，帶中間隔板
4	0	極限真空度為3.3KPa
4	1	極限真空度為16.3KPa
5	B	主要過流部件為普通材質
	N	主要過流部件為1Cr18Ni9
	H	主要過流部件為1Cr18Ni12MO2Ti
6	K	電機直聯傳動
	V	電機皮帶傳動
	G	電機減速機傳動
7	2	單端面機械密封
	3	外供水填料密封
	4	內供水填料密封
8	無字	泵頂端排氣
8	L	泵水平排氣
9	2BE1	103	153	203	253	303	353	355/6	403	405/6	505/6	605	705
	A	1300	1100	790	565	472	372	372	330	330	266	236	197
	B	1450	1300	880	590	500	420	420	372	372	298	266	210
	C	1625	1450	980	660	530	472	472	420	420	330	298	236
	D	1750	1625	1100	740	590	490	490	472	472	372	330	266
	E	2190	1750	1170	820	660	530	530	490	490	420	372	298
	F		1810	1300	880	710	590	590	530	530	472	398	330
	G				920	740	660	660	565	565

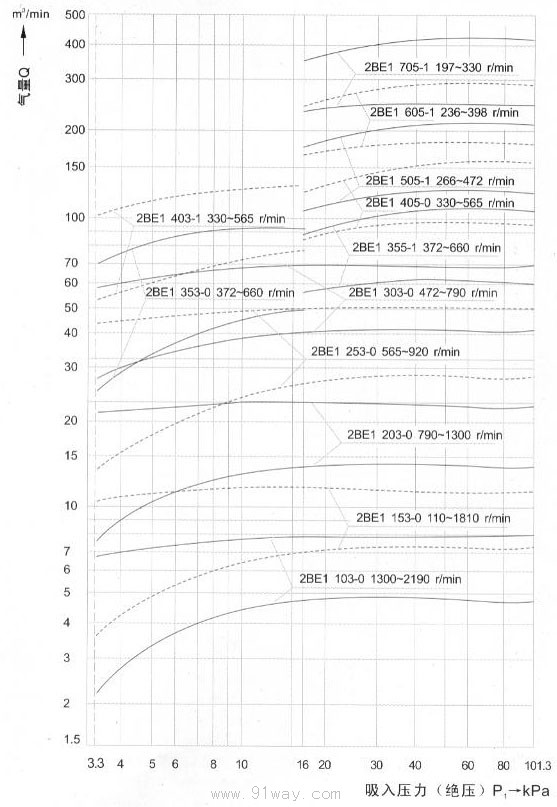

2BE1型譜圖

性能參數

型號	極限真空度kPa	轉速(r/min)	不同真空度時的氣量m3/min				功率(Kw)		西排氣口徑DN	泵重Kg
型號	極限真空度kPa	轉速(r/min)	6kPa	10kPa	20kPa	40kPa	最大軸功率	電機功率	西排氣口徑DN	泵重Kg
2BEI103-0	3.3	1300	3.95	4.61	4.99	4.93	7.0	11	65	125
		1450	4.62	5.22	5.72	5.50	8.2	11
		1625	5.62	6.02	6.39	6.25	9.9	15
		1750	6.30	6.70	6.98	6.78	11.1	15
		2190	7.64	7.90	8.17	7.92	16.0	18.5
2BEI163-0	3.3	1100	5.67	6.90	7.33	7.33	10.6	15	100	191
		1300	7.80	8.50	8.93	8.80	13.7	18.5
		1450	9.10	9.60	10.0	9.82	16.3	18.5
		1625	10.4	10.6	11.0	10.70	19.6	22
		1750	11.0	11.3	11.7	11.1	22.3	30
		1810	11.4	11.7	12.0	11.5	23.5	30
2BEI203-0	3.3	970	11.6	13.6	14.6	14.6	21.2	30	125	410
		880	13.7	15.4	16.6	16.4	24.9	30
		980	16.4	17.7	18.7	18.4	29.6	37
		1100	19.2	19.9	20.7	20.6	35.6	45
		1170	20.6	21.3	21.8	21.4	39.4	45
		1300	22.1	22.7	23.4	22.9	47.2	55
		565	20.0	23.8	28.3	28.8	37.2	45	150	890
2BEI253-0	3.3	590	20.8	24.6	29.5	30.1	39.8	45
		660	28.2	31.3	35.0	35.1	44.5	55
		740	34.6	36.8	40.2	39.6	53.8	75
		820	40.3	41.8	44.4	43.7	65.2	75
		880	43.7	45.2	47.6	46.7	75.1	90
		920	45.1	47.0	49.6	46.7	83.0	110
2BEI303-0	3.3	472	35.4	39.4	43.0	48.7	50.2	75	200	1400
		500	39.2	42.1	44.3	42.2	52.5	75
		530	42.8	44.8	47.3	43.5	56.2	75
		590	50.2	52.1	53.3	46.652.0	65.3	75
		660	57.5	59.0	60.0	58.6	79.5	90
		710	60.8	62.7	64.0	62.6	90.3	110
		740	62.1	65.2	66.3	64.6	96.2	110
2BEI353-0	3.3	372	39.2	48.6	56.0	57.2	62.2	75	250	2000
		420	52.8	58.0	62.3	60.8	74.3	90
		472	63.5	66.8	70.0	67.2	82.6	110
		490	69.0	71.6	73.1	71.0	90.5	110
		530	73.0	76.8	78.8	77.6	100	132
		590	82.3	87.3	89.0	86.6	120	160
		660	90.2	96.2	98.0	98.6	153.6	185
2BEI403-0	3.3	330	63.3	77.0	86.0	83.5	97.5	110	300	3300
		372	85.0	90.0	94.6	93.8	110	132
		420	100.5	103.8	107.0	104.0	130	160
		472	116.2	120.6	122.8	118.5	158	185
		490	121.0	125.5	128.0	121.8	168	200
		530	126.3	132.0	135.3	132.5	203	250
		565	132.3	138.7	143.3	140.0	234	315

型號	極限真空度kPa	轉速(r/min)	不同真空度時的氣量m3/min				功率(Kw)		西排氣口徑DN	泵重Kg
型號	極限真空度kPa	轉速(r/min)	20kPa	25kPa	35kPa	40kPa	最大軸功率	電機功率	西排氣口徑DN	泵重Kg
2BEI355-1	16	372	59.5	62.0	65.0	65.8	67.0	90	250	2200
		420	68.0	69.5	70.3	70.5	78.0	90
		472	81.5	82.5	83.3	83.5	92.0	110
		490	84.5	86.5	88.5	89.5	99.0	132
		530	87.0	89.5	92.5	93.5	108.0	132
		590	93.0	97.0	101.5	102.4	130.0	160
		660	99.0	104.5	111.0	113.0	156.0	185
2BEI-405-1	16	330	92.8	95.8	98.5	99.2	103	132	300	3400
		372	107.5	109.5	111.5	112.2	120	160
		420	118.4	122.2	125.2	126.2	143	185
		472	127.8	132.8	137.0	138.4	171	200
		490	140.2	143.8	147.2	148.0	195	220
2BEI505-1	16	266	118.0	122.0	126.0	127.5	128	160	350	5100
		298	138.0	141.5	144.5	145.0	150	185
		330	155.0	158.0	160.0	160.0	172	220
		372	167.5	172.0	177.0	178.5	209	250
		420	179.0	186.0	194.5	197.0	250	315
		472	196.7	204.2	212.5	219.2	310	335
2BEI605-1	16	236	179	185	189	192	185	220	400	7900
		266	207	213	217	217	223	280
		298	229	235	240	241	265	315
		330	243	252	258	262	310	355
		372	261	271	285	292	380	450
		398	276	282	300	308	427	500
2BEI705-1	16	197	256	262	268	268	250	315	500	11500
		210	278	284	290	292	285	355
		236	314	320	325	326	335	400
		266	340	348	357	360	400	500
		298	371	381	395	400	485	630
		330	389	402	421	427	575	710

2BEl型水環式真空泵（示意圖）
