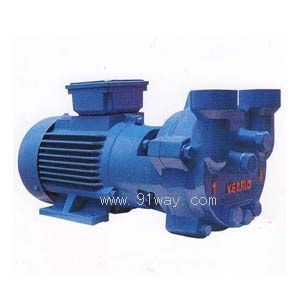

CDF型水環真空泵產品詳細說明：

產品簡介
CDF系列水環真空泵，質量可靠、運行平穩、易于維護，運用現代水利模型設計技術開發的節能型新產品。經技術改進，近年推出了CDF真空泵的二代產品：CDF(Ⅱ)系列。

CDF(Ⅱ)型號說明

CDF 140 2(T) - 0 A D 2
| | | | | | |__軸封型式代號。“2”為單端面內供水機封
| | | | | |____傳動方式。D：直聯傳動
| | | | |_______結構材料代號。“A”葉輪材質為不銹鋼或銅，其余過流零件材質為鑄鐵(常規配置)
| | | | “B”葉輪材質為不銹鋼或銅，分配板材質為不銹鋼或銅，其余過流零件為鑄鐵
| | | | “N”過流部件材質均為304不銹鋼
| | | | “H”過流部件材質均為316不銹鋼等
| | | |_________吸入極限壓力代號。“0”可達33mba(絕壓)。推薦使用于≥80mbar(絕壓)
| | |________________第二代改進型。帶“T”為托架式結構，不帶“T”為直聯式結構
| |___________________葉輪尺寸代號
|_______________________泵系列代號

注：直聯式結構CDF1202～2212只有A、B兩種材質配置。

應用領域
制藥、食品加工等行業的真空干燥與包裝塑料、橡膠行業的真空擠出與成型液體脫氣、自來水廠水泵真空引水化工、紡織行業的真空過濾、蒸餾和濕漬

產品特點
1、質量可靠，通過ISO9001質量體系認證。
2、CDF(Ⅱ)系列水環真空泵用于抽吸不含固體顆粒或允許帶有非顆粒狀粉塵、不溶或微溶于工作液的氣體。
3、結構簡單、緊湊，節省空間，易于安裝，維護簡便。
4、裝有柔性閥板的排氣口，能自動調節排氣角，使泵在整個真空范圍內高效動運行。
5、極限真空可達絕壓33mbar，配上大氣噴射器，可獲得更高的吸入真空。
6、軸封采用機械密封型式作為標準配置，密封可靠，減少設備維護量。
7、運行平穩可靠，噪音低，無需配置消音配置。
8、無油設計，低水耗，利于環保。
9、過流部件材質多樣，能適應不同工況的要求。
10、如客戶要求，可提供全套的CDF(Ⅱ)機組，其中可包括氣水分離器、熱交換器、汽蝕保護連接管等。

CDF(Ⅱ)系列水環真空泵具體型號性能參數如下：

型  號	進出口徑 (mm)	不同吸入壓力下的供水量			重量 (KG)
		＜200mbar	200～500mbar	＞500mbr
CDF1202(T)-0	1.1	0.40～0.30	0.30～0.25	0.25～0.15	60(34)
CDF1212(T)-0	1.5	0.45～0.40	0.40～0.30	0.30～0.20	63(37)
CDF1222(T)-0	2.2	0.46～0.43	0.43～0.35	0.35～0.25	80(40)
CDF1402(T)-0	3	0.48～0.46	0.46～0.36	0.36～0.25	95(55)
CDF2202(T)-0	4	1.0～0.9	0.9～0.8	0.8～0.5	150(102)
CDF2212(T)-0	5.5	1.1～1.0	1.0～0.9	0.9～0.5	200(122)
CDF2402T-0	7.5	1.1～1.0	1.0～0.9	0.9～0.5	270
CDF2602T-0	11	1.2～1.1	1.1～1.0	0.9～0.5	290
CDF2802T-0	15	1.8～1.7	1.7～1.3	1.2～0.6	370
CDF3002T-0	18.5	2.0～1.9	1.7～1.5	1.4～0.8	420
