2BE系列水環真空泵產品詳細說明：

使用范圍
2BE系列水環真空泵及壓縮機是研制開發的高效節能產品通常用于抽及不含固體顆粒，不溶于水，無腐蝕性的氣體，以便在密閉容器中形成真空和壓力。通過改變結構材料，亦可用于抽吸腐蝕氣體或以腐蝕性液體液作工作液。廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、電器、洗煤、選礦、化肥等行業。

本系列泵采用單級作用的結構形式，具有結構簡單、維修方便，運行可靠，高效節能的優點，并能適應排水量大，載荷沖擊波動等惡劣工況。

性能規格
主要性能參數

名稱/型號 Name/Model		2BE1 202	2BE1 203	2BE1 252	2BE1 253	2BE1 303	2BE1 353
轉速（傳動方式） (r/nim)		970(直聯) 790(皮帶) 880(皮帶) 1100(皮帶) 1170(皮帶) 1300(皮帶)	970(直聯) 790(皮帶) 880(皮帶) 1100(皮帶) 1170(皮帶) 1300(皮帶)	740(直聯) 558(皮帶) 660(皮帶) 832(皮帶) 885(皮帶) 938(皮帶)	740(直聯) 560(皮帶) 660(皮帶) 740(皮帶) 792(皮帶) 833(皮帶) 885(皮帶) 938(皮帶)	740(直聯) 592(皮帶) 466(皮帶) 521(皮帶) 583(皮帶) 657(皮帶) 743(皮帶)	592(直聯) 390(皮帶) 415(皮帶) 464(皮帶) 520(皮帶) 585(皮帶) 620(皮帶) 660(皮帶)
軸功率 (kw)		17 14 16 22 25 30	27 20 23 33 37 45	38 26 31.8 49 54 60	54 37 45 54 60 68 77 86	98 65 48 54 64 78 99	121 65 70 81 97 121 152
電機功率 (kw)		22 18.5 18.5 30 30 37	37 30 30 45 45 55	45 30 37 55 75 75	75 45 55 75 75 90 90 110	110 75 55 75 75 90 132	160 75 90 110 132 160 160 185
配用電機 380V		Y200L2-6 Y180M-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4	Y250M-6 Y200L-4 Y200L-4 Y225M-4 Y225M-4 Y250M-4	Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y280S-4 Y280S-4	Y315M1-8 Y225M-4 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4	Y315M3-8 Y315M2-10 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y315MI-4	Y355L2-10 Y280S-4 Y280M-4 Y315S-4 Y315M1-4 Y315M2-4 Y315M2-4 Y315L-4
極限真空度 mbar		33	33	33	33	33	33
最大氣量	m3/h	760 590 670 850 890 950	1120 880 1000 1270 1320 1400	1700 1200 1500 1850 2000 2100	2450 1750 2140 2450 2560 2700 2870 3020	4000 3200 2500 2800 3100 3580 4000	5300 3580 3700 4100 4620 5200 5500 5850
	m3/min	12.7 9.8 10.2 14.2 14.8 15.8	18.7 14.7 16.7 21.2 22.0 23.3	28.3 20.0 25.0 30.8 33.3 35.0	40.8 29.2 35.7 40.8 42.7 45.0 47.8 50.3	66.7 53.3 41.7 46.7 51.7 59.7 66.7	88.3 59.7 61.7 68.3 77.0 86.7 91.7 97.5
重量 Kg		875 850 850 940 945 995	1065 995 995 1080 1085 1170	1693 1460 1515 1645 1805 1805	2215 1695 1785 1945 1945 2055 2060 2295	3160 3080 2645 2805 2810 2925 3290	4750 3560 3665 3905 4040 4100 4100 4240

型號 Model	2BE3 400		2BE3 420	2BE3 500	2BE3 520	2BE3 600	2BE3 620	2BE3 670
極限真空度 mbar	33		33	33	33	33	33	33
泵轉速 (r/min)	300 323 367 393 449		300 330 360 390 420	242 266 294 336 372	236 266 294 336 336	200 236 266 294 336	200 236 266 294 336	170 200 236 266 294
電機功率 (kw)	68 80 85 92 110		90 110 120 126 134	125 145 165 190 210	150 165 205 235 250	180 210 240 260 285	220 255 290 320 360	305 370 440 500 560
傳動型式	皮帶	減速機或	減速機或	減速機	減速機	減速機	減速機	減速機
電機電壓 (V)	380 380 380 380 380		380 380 380 380 380	380 380 380 380 380	380 6KV 380 380 380	6KV 6KV 6KV 6KV 6KV	6KV 6KV 6KV 6KV 6KV	6KV 6KV 6KV 6KV 6KV
吸入口徑 (mm)	300		300	350	350	400	400	500
排入口徑 (mm)	300		300	350	350	400	400	500

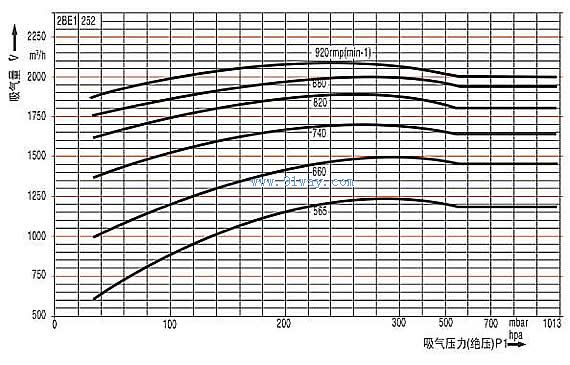

2BE系列水環真空泵實際抽速-進氣壓力曲線

注：以左邊性能曲線為在以下工況條件下測出: 1.排氣壓力1013mbar　　2.飽和空氣溫度20℃
　　3.工作液溫度為15℃　　4.性能允差為10%

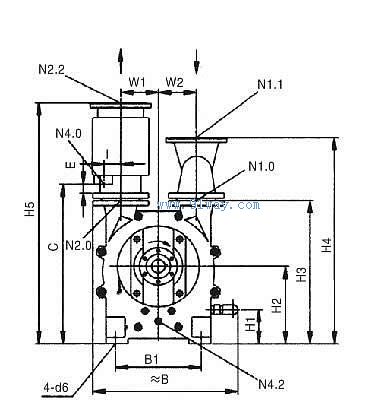

外形及安裝尺寸1(2BE1 202/203/252/253泵頭安裝尺寸圖)

N1.0進氣端法蘭N1.1連通管法蘭N2.0排氣端法蘭N2.2分離器法蘭
N3.0工作液接口N4.0分離器排液口N4.2沖洗、排液口N4.3泄漏液排放口
