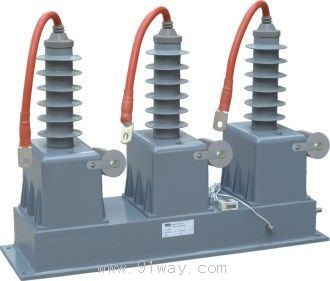

FGBZ,FGBS復合式過電壓保護器產品詳細說明：

FGBZ,FGBS復合式過電壓保護器是目前最先進的過電壓保護器。是阻容吸收器和避雷器的有機結合，可有效保護操作過電壓，同時具有了避雷的功能。廣泛地用于真空斷路器操作的電動機、電抗器、變壓器和配電線路中。
該產品采用四星型三相組合式接法，增加了無觸點自控裝置。具有很好的相間保護功能，同時在電網正常運行和發生單相接地故障時，阻容吸收器易損壞的電容部分與電網隔離，避免了阻容吸收器本身的高事故率。避雷器與阻容部分采用特殊結構連接，最有效的降低了體積，整體結構緊湊美觀。
FGBZ、FGBS型復合式過電壓保護器除保留了一般阻容吸收器與避雷器并聯后應該具有的整體技術特點外，尚有以下優點：相間保護好；無須單獨測算阻容吸收器和避雷器的絕緣配合問題；不受電網高次諧波侵?jǐn)_；不會向電網提供附加的接地電容電流，利于整體電氣設計；有利于消除諧振過電壓；分散性小，不受大氣條件影響；可裝放電動作記錄器，以了解和監視保護器的動作狀況。

一、FGBZ,FGBS復合式過電壓保護器用途及執行標準
交流中壓3~66kV電力系統，對真空開關開斷產生的操作過電壓，專用的保護設備是阻容吸收器，但其不能防雷和其它高幅值的過電壓。另一方面，避雷器即使進行了組合式設計，依然不能達到完全防止有危害操作過電壓的理想效果。按正確的配置方式，將兩者進行組合的產品，就是復合式過電壓保護器（以下簡稱保護器）。
本保護器用于柜內使用，與真空開關配套。為高頻震蕩吸收、高幅閥式限壓相結合的裝置，既可以最有效限制操作過電壓，又具有強大的防雷功能。復合式的模塊設計，省去了用戶獨立設計的復雜演算和選型，大大降低了電氣設計中絕緣配合的失誤率。采用四星型三相組合式接法，滿足我國電網實際情況，相間保護能力強。干式設計，全封閉結構，安全耐用，緊湊美觀，有效實現了全功能、小型化。
保護器技術規范依據以下標準執行：
GB11032-2000《交流無間隙金屬氧化物避雷器》
JB/T9672-1999《有串聯間隙金屬氧化物避雷器》
GB311.1-1997《高壓輸變電設備的絕緣配合》
GB11024.1-2001《1kV以上電力并聯電容器》
GB3667-1997《交流電動機電容器》
DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》

二、FGBZ,FGBS復合式過電壓保護器使用條件
*環境溫度：不高于+40℃，不低于-40℃；
*海拔高度：不超過1500m（1500m以上為專用高原型產品）；
*電源頻率：50±2Hz；60±2Hz；
*地震烈度：7度及以下；
*最大風速：35m/s；
*安裝點空氣中無腐蝕性、爆炸性氣體或塵埃；
*安裝點短時工頻電壓升高不得超過吸收器額定電壓。

三、型號定義
