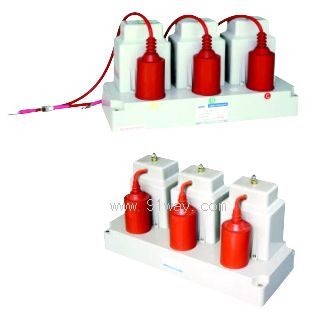

一、產品簡介

JKB-ZR三相復合式過電壓保護器是針對現行各類過電壓保護器保護弱點而設計的新一代保護裝置。該保護器內部為氧化鋅閥片和電阻電容的有機組合，兼有氧化鋅閥片型保護器與阻容吸收器的優點，又從根本上克服了單純氧化鋅閥片型保護器和阻容吸收器各自不可避免的缺點，當系統過電壓出現時擁有理想的保護特性，適用于35KV及以下系統所有中壓電氣設備保護。
1、當系統無過電壓沖擊時保護器為斷路狀態，電容不接入系統，不會對系統提供附加接地電容電流，保證系統穩定工作。
2、當系統過電壓幅值偏小時，電阻電容工作，吸收高頻過電壓，對所保護的弱絕緣設備起到真正的保護作用。
3、當系統過電壓幅值偏大時，氧化鋅閥片工作，釋放高幅值能量，對保護器和被保護設備提供大電流沖擊下安全保證。
4、本產品結構嚴謹，設計新穎。采用全整體密封，保障絕緣，同時擁有完善的整體測試方法．解決了國內同類產品因不能做整體測試而無法全密封的難題，對周圍電氣設備不會造成影響。

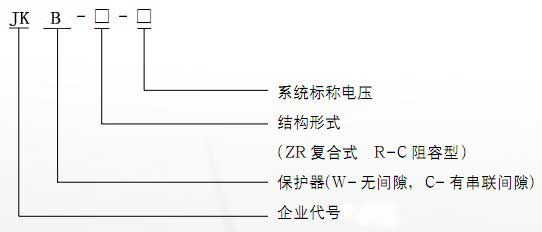

二、JKB-ZR三相復合式過電壓保護器型號說明


三、產品特點
JKB-ZR三相復合式過電壓保護器為阻容氧化鋅閥片的并置，通用于所有感性負載設備保護，是替代傳統氧化鋅型過電壓保護器和阻容吸收器的新一代換代產品。保留了傳統保護器的兩大功能：
1、小電流沖擊下響應好（單只避雷器絕緣配合僅適用于大電流沖擊），特別適用于柜內保護。
2、提供相間保護（單只避雷器無此功能），特別適用于斷路器（或開關）開斷操作過電壓的保護。
3、用氧化鋅閥片限制感應雷和高幅值操作過電壓；用阻容限制高頻截流和重燃過電壓。
4、氧化鋅閥片大通流彌補了阻容吸收器能量吸收小，使用不穩定，無法明確使用壽命的難題：阻容電路頻率越高響應越好的特點彌補了氧化鋅閥片型保護器為保障系統絕緣對小波頭高頻過電壓響應差的難題。
5、設置特殊隔離裝置（非間隙）隔離電容，在系統正常工頻電壓下電容不接入電路。避免對系統正常工作造成影響。
6、采用全密封結構，有效防止保護器對周圍電氣設備的影響，安裝方便。
7、采用特殊電路結構，產品出廠后用戶可以做整體側試以驗證該產品的可靠性，無需分開測試阻容電絡和氧化鋅電路。

四、JKB-ZR三相復合式過電壓保護器主要技術參數

1、JKB-ZR復合過電壓保護器分電站，配電用為P型；電機用為Z；電機型35kV不區分P，Z

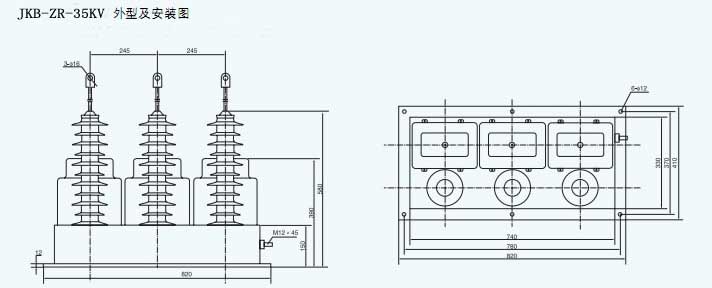

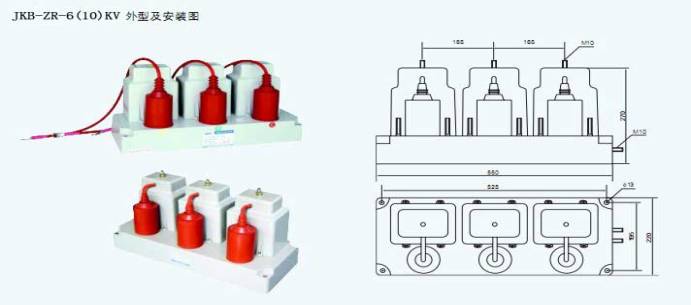

五、外形及安裝尺寸

六、安裝要求

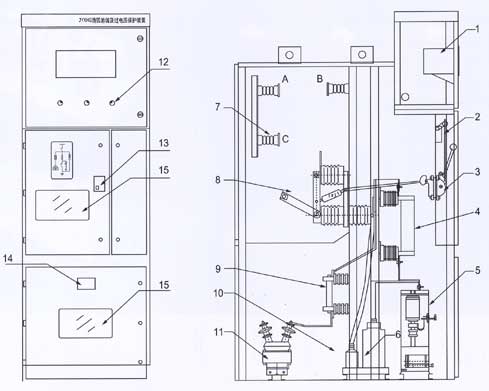

1、復合式過電壓保護器應連接在真空斷路器（或真空開關接觸器）與被保護設備（如：電動機或變壓器）之間，如右圖所示。
2、復合式過電壓保護器保護的并聯補償電容器容量6KV不大于450OKVAR； 10KV不大于7500kVAR；35kV不大于15000kVAR。對電機變壓器等感性負載能量吸收能力為2000μs方波400A（約為普通阻容吸收器的100倍），可適用于所有常規感性負載。
3、復合式過電壓保護器應水平安裝。
4、復合式過電壓保護器的A、B、C三相端子分別連接被保護設備的A、B、C三相線上，標有接地符號的接地端子必須可靠接地。
5、連接復合式過電壓保護囂的導線截面不宜小于 10mm2。建議安裝時采用軟線連接，以減少對復合式過電壓保護器的拉力。

七、訂貨須知
訂貨時請寫明以下內容：
產品名稱及型號、如有特殊要求請寫明技術參數和其他要求；
訂貨數量及時間。
