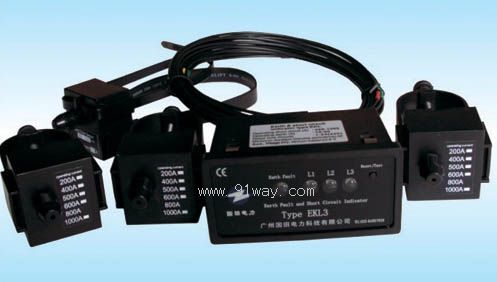

EKL3型短路及接地故障指示器是用來檢測短路及接地故障的設備。在環網配電系統中，特別是大量使用環網負荷開關的系統中，如果下一級配電網絡系統中發生了短路故障或接地故障，上一級的供電系統必須在規定的時間內進行分?jǐn)啵�以防止發生重大事故。通過使用本產品，可以標出發生故障的部分。維修人員可以根據此指示器的報警信號迅速找到發生故障的區段，分?jǐn)嚅_故障區段，從而及時恢復無故障區段的供電，可節約大量的工作時間，減少停電時間和停電范圍。

設計：

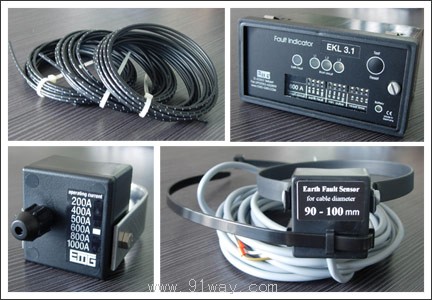

短路及接地故障指示器由以下部分構成：
三個短路故障傳感器
一個接地故障傳感器
一個讀數儀表
連接導線是電纜和/或光纜
讀數儀表裝在一個塑料盒中，讀數儀表中配有時間復位電路及賦值電路接地故障由一個閃光的LED燈指示，每根電纜上的短路故障由一個閃光的LED燈指讀數儀表配有測試/復位按鈕每一個傳感器由塑料外殼和檢測短路及接地故障引起脈沖電流的線圈組成,根據傳感器不同的版本，連接導線或固定于傳感器上，或由光纖插接傳感器，外殼采用注塑成型并滿足IP使用條件。光纖可在傳感器和讀數儀表之間通過高壓區安全傳送數據，這種光纖由PMMA制造，其有效長度達10米.
主要技術參數:
短路故障動作電流：150A－1500A
接地故障動作電流：10A-100A
精確度：±10％
環境溫度：-25～+70℃
環境濕度：+40℃相對濕度≤95％
功率：待機 ≤0.01mA；指示 ≤0.5mA
電源提供：鋰電池 3.6V/2.25Ah
自動復位時間：7Sec-2h-4h-8h可設置，其它設置可預訂
輸出繼電器觸點容量： 230V AC 1A / 125VDC 1A / 30VDC 2A
尺寸(W×H×D)
面板安裝類讀數儀表：92×46×63mm
表面安裝類讀數儀表：92×140×42mm
傳感器
短 路 傳 感 器：38×38×26mm
接地故障傳感器：38×38×26mm

EKL產品功能特點:
1、 短路報警指示：短路傳感器時刻檢測供電線路中電流，當其值達到或超過短路電<流啟動報警整定值時(此值可根據用戶要求出廠前整定)，短路傳感器發出報信號主機通過光纖接收到此信號后，產生報警指示信號(指示燈快閃)。
2、 接地報警指示：當接地傳感器檢測到接地線路中電流達到或超過接地電流啟動報警不足定值時(此值可根據用戶要求出廠前整定)，發了報警信號，主機通過電纜或光纖接收到此信號后，產生相應的報警指示信號(指示燈快閃)。
3、 電池低電量報警指示：當指示器內電池電壓從3.6V降至2.7V時，產生報警信號，以提示維修人員更換電池。
4、 報警信息遠傳：指示器主機可根據不同報警指示信號驅動相應繼電器動作，用以進行信號 的遠程傳輸。
5、 自動復位：當指示器產生報警后，在整定的時間內，若無人工進行復位，指示器可自動進行復位。
6、 測試及復位：當指示器產生報警且故障消除后(指示燈慢閃)，此時可通過按下指示器主機面板上的按鈕清除報警狀態。在正常狀態下(無報警信號)，可按偏住前面板的按鈕并保持1秒，面板上的短路、接地報警指示燈閃爍，故障遠傳繼電器吸合，說明工作狀態正常，在變成慢閃后(2秒后)再按此鈕可恢復成常態。
