Z1-SE短路接地2合1故障指示器產品功能及特點

顯示方式 白天翻牌顯示，夜間夜視反光360º○范圍內均可觀察。
識別故障 具有識別接地短路故障的功能，且能區分永久性故障和瞬時性故障。
故障判斷 只有在發生接地短路故障，電流突變，且待開關跳閘后方給出批示，無須設定動作值。
抑制涌流 線路送電時，指示器檢測到勵磁電流，動作回路閉鎖，防止故障指示器誤動作。
在線運行 直接安裝在電力線路（架空線或母排）上，可長期戶外運行，無須維護。
帶電裝卸 應用專用工具可帶電安裝和摘卸，裝卸過程中不發生誤報警。
夜視反光 顯示牌采用夜視反光技術，便于夜間觀察。
防銹耐蝕 結構零件采用防銹耐蝕材料

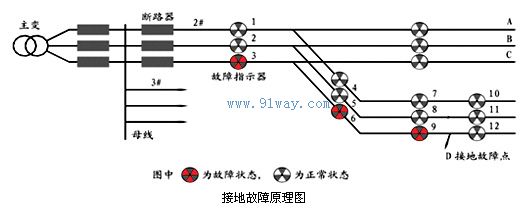

二、 架空線接地短路示意圖
短路檢測：如圖所示當線路出現短路故障時，短路故障指示器感應到故障電流，則指示器的顯示窗口將由白色變成紅色（或由不發光轉為發光）。根據2#線B相指示器2，5，8和3#線C相指示器3，6，9翻牌（或發光）而11，12指示器沒有翻牌（或沒發光），即可迅速確定故障為D點。

接地檢測原理：接地檢測原理：采樣接地瞬間的電容電流首半波與接地瞬間的電壓首半波，比較其相位，當采樣接地瞬間的電容電流突變且大于一定數值，并且與接地瞬間的電壓首半波同相，同時導線對地電壓降低，則判斷線路發生接地，否則線路未發生接地。如圖由2#線C相3、6、9指示器翻牌顯示而12指示器仍未動作，即可判斷出D點發生接地故障。

三、 Z1-SE短路接地2合1故障指示器動作判據
(1)It≥160A 　　 It為突變量電流起動值
(2)△I≥0.5I0 　　△I為電流變化率 I0為短路前線路電流
(3)I=0 　　　I為線路故障后電流
(4)0.06S≤△T≤3S 　 △T為電流突變時間

四、 Z1-SE短路接地2合1故障指示器技術參數
適用電壓　　　 6~35kV，不同電壓等級參數可能不同
負荷電流 0-1200A
適用導線外徑 25 mm2-400 mm2
故障復位時間 出廠默認設定值12h、24h(也可按用戶要求整定)
適用環境溫度 -35℃~75℃
可動作次數 　 ≥5000次
重　　量 　 　 ≤500g
電池壽命 　 >10年
裝置使用壽命 >10年
抗風能力 　 風力150km/h不可松脫

五、 Z1-SE短路接地2合1故障指示器的裝卸
對于安裝在架空線上的短路故障指示器，可用專用安裝工具帶電安裝和拆卸。具體操作步驟Z1-SEII架空型短路接地四合一故障指示器安裝說明圖。
