EKL2型電纜故障指示器產品詳細說明：

產品簡介：

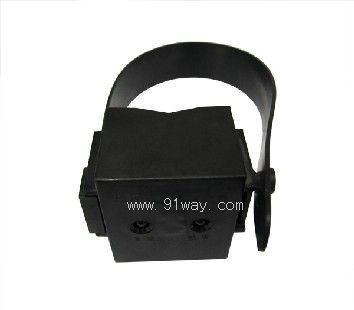

EKL2型電纜故障指示器是安裝在箱變、電纜分支箱、環網柜里，指示電纜故障分支的裝置。用于指示故障電流流通的裝置。一旦線路發生短路故障，巡線人員可借助指示器上的閃光報警顯示，迅速確定故障區段，分支及故障點。徹底改變過去盲目巡線，分段合閘試送電查找故障的落后做法，極大的提高工作效率，有效的縮短停電時間，并提高了供電可靠性和經濟效益。

一、電纜線路短路故障指示器
短路故障判據
（1）1t≥600A 1t為突變量電流起動值
（2）△1≥0.510 △1電流變化率 10為短路前線路電流
（2）1=0 1為線路故障后電流
（4）0.02S≤△T≤2S △T為電流突變時間

二、電纜線路接地故障指示器
短路故障判據
檢測故障時零序電流變化大于20A

三、電纜線路接地短路故障指示器
電纜線路接地短路故障指示器，每套標準配置為兩個短路指示器和一個接地指示器，短路指示器檢測短路故障，接地指示器檢測接地故障，兩個配合使用，可檢測接地故障和短路故障。

四、EKL2型電纜故障指示器技術參數
短路動作電流≥20A（誤差±10℅，可根據需求調整）
短路動作響應時間：0.02s≤T≤4S
工作環境范圍：-40℃—+85℃
工作電源：內置2000毫安/小時鋰電池一節，使用壽命8—10年，電壓2V
自動復位時間：12小時（可選，用戶可在訂貨時確定）
裝卸造作簡單：需專用安裝工具可帶電裝卸指示器。
線范圍：電纜直徑（帶外皮）≤ ￠ 40mm
