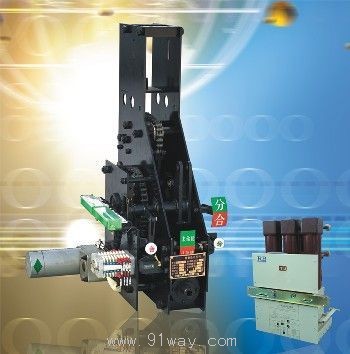

CTA7,AV3型彈簧操動機構產品詳細說明：

概述
3AV3、CTA7連體式彈簧操動機構專供操動35KVR車式開關柜ZH85-40.5戶內高壓真空斷路器,其性能符合GB1984《交流高壓斷路器》和本產品《技術條件》的要求，各項指標均達到和超過“ICP”標準。

機構合閘彈簧的儲能方式有電動機儲能和手動儲兩種：分閘操作有分閘電磁及手動按鈕操作兩種；合閘操作有合閘電磁鐵及手動按鈕操作兩種。

機構的規(guī)格及匹配之主要部件如下表1

規(guī)格	重量	體積 高×寬×深	電功機 輸入功率	合閘彈簧 mm	匹配真空斷路器 開斷電流KA
3AV3	37	630×380×410	230	∮12	25、31.5
CTA7	34	524×380×450	230	∮12	25、31.5

主要技術參數
儲能電機采用單相永磁直流電機、基技術參數如下表；

型號	ZYG-66
額定工作電壓（V）	-220、-110
電動機額定輸入功率（W）	230
正常工作電壓范圍	85%-110%額定工作電壓
額定工作電壓儲能時間（S）	≤15

合閘電磁鐵采用螺管式電磁鐵，其技術參數如下表；

型號	-110	-220
額定工作電壓（V）	1.05	0.96
額定電功率（W）	115	211
20℃時線圈電阻值（Ω）	105±3	230±5
正常工作電壓范圍	85%～110%額定電壓

由獨立電源供電的分閘電磁鐵采用螺管式電磁鐵，其技術參數下表：

額定工作電壓（V）	-110	-220
額定工作電流（A）	1.05	0.96
額定電功率（W）	115	211
20℃時線圈電阻值（Ω）	105±3	230±5
正常工作電壓范圍	65%-120%額定工作電壓應可靠分閘,小于30%額定工作電壓時不得分閘

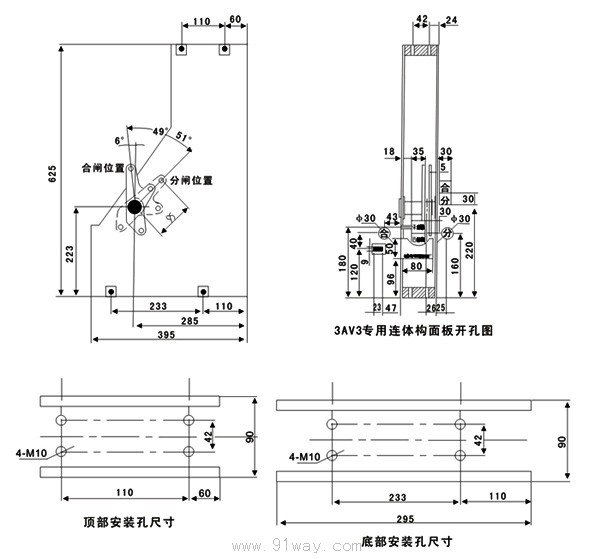

CTA7,AV3型彈簧操動機構安裝位置示意圖

注：用戶如有特殊要求，可協商后確定。
