H2C,H3C,H4C預置型計數器產品詳細說明：

H2C H3C H4C預置型計數器

動作方式：上數或下數
數字顯示：2,3,4位數顯示
計數輸入：接點(1+4)輸入
計數速度：250cps 或 60cps
復歸方式：斷電復歸或接點(1+3)復歸
可承制倒數計數(代號Y),自動歸零(代號S)

最高計數速度 30cps		H2C-X H3C-X H4C-X	H2C-XM H3C-XM H4C-XM	H2C-G H3C-G H4C-G	H2C-GM H3C-GM H4C-GM	H2C-P H3C-P H4C-P	H2C-PM H3C-PM H4C-PM
最高計數速度 250cps(L)		H2C-XL H3C-XL H4C-XL	H2C-XLM H3C-XLM H4C-XLM	H2C-GL H3C-GL H4C-GL	H2C-GLM H3C-GLM H4C-GLM	H2C-PL H3C-PL H4C-PL	H2C-PLM H3C-PLM H4C-PLM
最高計數速度 1Kcps(F)		H2C-XF H3C-XF H4C-XF	H2C-XFM H3C-XFM H4C-XFM	H2C-GF H3C-GF H4C-GF	H2C-GFM H3C-GFM H4C-GFM	H2C-PF H3C-PF H4C-PF	H2C-PFM H3C-PFM H4C-PFM
倒數計時（Y）		H□C-XY H□C-XLY H□C-XFY	H□C-XMY H□C-XLMY H□C-XFMY	H□C-GY H□C-GLY H□C-GFY	H□C-GMY H□C-GLMY H□C-GFMY	H□C-PY H□C-PLY H□C-PFY	H□C-PMY H□C-PLMY H□C-PFMY
自動歸零（S） 0.5 sec or 1.0 sec		H□C-XS H□C-XLS H□C-XFS	H□C-XMS H□C-XLMS H□C-XFMS	H□C-GS H□C-GLS H□C-GFS	H□C-GMS H□C-GLMS H□C-GFMS	H□C-PS H□C-PLS H□C-PFS	H□C-PMS H□C-PLMS H□C-PFMS
尺寸		48H×48W×98D
安裝與其底座		露出型：P2CF-08      埋入型：Y-50&US-08 or Y-50&P3C-08
額定電壓		12~60VDC/AC 100~240VAC 50/60Hz
容許電壓范圍		額定電壓的90~110%
信號輸入方式 （計數，復歸輸入）		接點：依接點開放，短路輸入     電晶體：依近接開關或光電開關ON/OFF輸入
停電記憶（M）		無停電記憶	帶停電記憶	無停電記憶	帶停電記憶	無停電記憶	帶停電記憶
控制輸出		接點 1C 5A 250V 1+4 Count Input   計數輸入 1+3Reset    復歸		接點 1C 5A 250V 1+4 Count Input 計數輸入 1+3Gate   開控		接點 1C 5A 250V 1+4 Count Input   計數輸入 1+3 12VDC 100mA    電源輸出
壽 命	機 械	5×10^6 times
	電 氣	10^5 times
復歸方式		電源復歸，自動復歸，外部復歸
復歸時間		電源復歸：0.3sec   外部復歸：0.02sec
消耗功率		Max.2VA
使用環境溫度		-10℃~+55℃
使用環境濕度		45%~85%RH
重量		Approx.130g

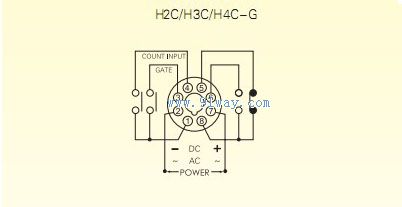

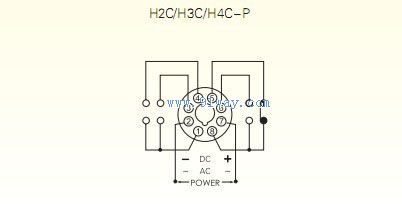

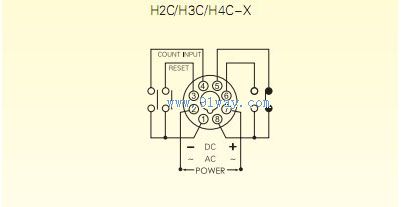

H2C,H3C,H4C預置型計數器接線圖與時序圖

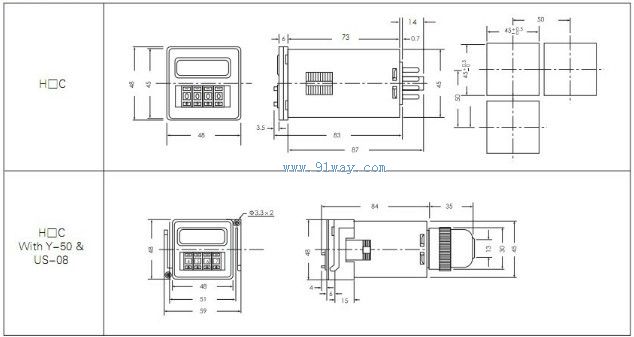

H2C,H3C,H4C預置型計數器外觀尺寸圖

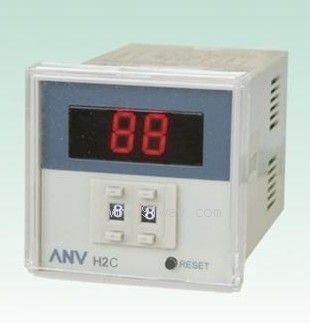

H2C,H3C,H4C預置型計數器
