| 產品名稱: | L2C,L3C,L4C多功能數字式計數器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 電子計數器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 士研 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
| 型號 | L2C-X L3C-X L4C-X |
L2C-G L3C-G L4C-G |
L2C-P L3C-P L4C-P |
L2C-11 L3C-11 L4C-11 | |
| 尺寸(mm) | 48H×48W×93D | ||||
| 安裝與其底座 |
露出型:P2CF-08 or P2CF-11 埋入型:Y-50&US-08 or Y-50&P3C-08 or Y-50&US-11 | ||||
| 指示燈動作 | 計數到指示 | ||||
| 輸入信號方式 (計數,復歸輸入) |
接點:依接點開放,短路輸入 電晶體:依近接開關或光電開關ON/OFF輸入 | ||||
| 額定電壓 | 12~60VDC/AC 100~240VAC 50/60Hz | ||||
| 容許電壓范圍 | 額定電壓的90~110% | ||||
| 控制輸出 | 接點 1C 5A 250V 1+4 Count input 計數輸入 1+3 Rset 復歸 |
接點 1C 5A 250V 1+4 Count input 計數輸入 1+3 Gate 開控 |
接點 1C 5A 250V 1+4 Count input 計數輸入 1+3 12VDC 100mA 電源輸出 |
接點 1C 5A 250V 6+5 Count input 計數輸入 6+7 Reset 開控 1+4 Gate 復歸 1+3 12VDC 100mA 電源輸出 | |
|
壽 命 |
機 械 | 5×10^6 times | |||
| 電 氣 | 10^5 times | ||||
| 復歸方式 | 電源復歸,外部復歸 | ||||
| 復歸時間 | 電源復歸:0.3 sec 外部復歸:0.02sec | ||||
| 消耗功率 | Max.2VA | ||||
| 使用環境溫度 | -10℃~+55℃ | ||||
| 使用環境濕度 | 45%~85%RH | ||||
| 重量 | Approx.130g | Approx.130g | Approx.120g | Approx.120g | |

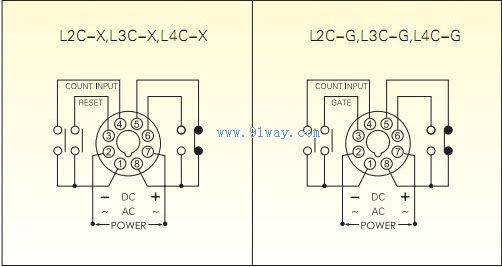

L2C,L3C,L4C多功能數字式計數器接線圖與時序圖

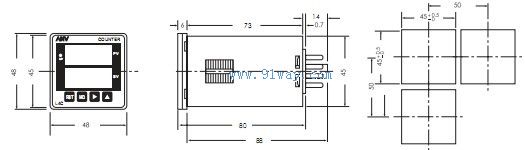

L2C,L3C,L4C多功能數字式計數器外觀尺寸圖
