MZZ6-12戶內交流高壓真空斷路器產品詳細說明：

MZZ6-12戶內交流高壓真空斷路器，適用于三相交流50Hz， 額定電壓為7.2kV～12kV的電力系統中。廣泛使用在投切各種不同性質的負荷及頻繁操作的場合，對工礦、企業、發電廠及變電站的電氣設備起到保護和控制之用。其即可配用KYN28A-12(GZS1)等中置手車式開關柜，也可配于XGN-□固定式開關柜。　　

MZZ6-12戶內交流高壓真空斷路器符合國家標準GB1984《交流高壓斷路器》、JB3855《3.6～40.5KV戶內交流高壓真空斷路器》和IEC60056《交流高壓斷路器》標準。滿足DL/T403《10～35KV戶內高壓真空斷路器訂貨技術條件》。

結構特點：

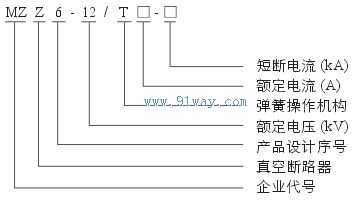

型號含義

環境條件
海拔高度：
不超過1000m；

環境溫度：
最高溫度+40℃，最低溫度-15℃(允許-30℃時儲運)

環境濕度：
日平均相對濕度：≤95%
月平均相對濕度：≤90%
日平均飽和蒸發壓：≤2.2×KPa
月平均飽和蒸發壓：≤1.8×KPa

主要電氣參數
1、MZZ6-12真空斷路器主要技術參數

名稱		單位	數據
額定電壓		Kv	12	12	12	12	12
額定頻率		HZ	50	50	50	50	50
額定電流		A	630、1250	630、1250	630、1250、1600	1250、1600、2000	2000、2500、3150
額定絕緣水平	1min工頻耐壓	KV	42	42	42	42	42
	額定雷電沖擊耐壓		75	75	75	75	75
額定短路開斷電流		KA	16	20	25	31.5	40
額定短路關合電流（峰值）			40	50	63	80	100
額定(峰值)耐受電流			40	50	63	80	100
額定短路耐受電流			16	20	25	31.5	40
額定短路開斷電流開斷次數			50	50	50	50	30
額定短路持續時間		秒	4	4	4	4	4
二次回路工頻耐受電壓(1min)		V	2000	2000	2000	2000	2000
額定操作順序			O-t-CO-t1-Co
機械壽命			30000	30000	30000	30000	10000

*16KA，20KA，25KA，31.5KA：t1=180s; 40kA：t=180s、t1=180s

3、MZZ6-12真空斷路器機械特性參數

名稱		單位	數據
觸頭開距		mm	11±1	11±1	11±1	11±1	11±1
超行程		mm	3±0.5	3±0.5	3±0.5	3±0.5	3±0.5
三相分、合閘不同期性		ms	<=2	<=2	<=2	<=2	<=2
合閘觸頭彈跳時間		ms	<=2	<=2	<=2	<=2	<=2
相距中心距			210±1.5	210±1.5	210±1.5	210±1.5	210±1.5
合閘觸頭接距壓力		N	16KA	20KA	25KA	31.5KA	40KA
			200±200	2400±200	2400±200	3100±200	4250±250
平均分閘速度		ms	1.1±0.2
平均合閘速度		m/s	0.6±0.2
分閘時間，當操作電壓為	最高	ms	≤50
	額定		≤60
	最低		≤60
合閘時間		ms	≤100
動、靜觸頭輕浮積允許磨損厚度		mm	3
主導電回路電阻		μΩ	630A 1250A 1600-2000A 2500-3150A 4000A		≤50μΩ ≤45μΩ ≤35μΩ ≤25μΩ ≤20μΩ
儲能電機額定功率		W	70(40KA 100W)
儲能時間		s	<10

4、分、合閘線圈技術數據

	分閘線圈	合閘線圈	備 注
額定操作電壓(V)	DC220,DC110;AC220,AC110	DC220,DC110;AC220,AC110	分閘線圈在小于 30%額定操作電 壓時，不得分閘
線圈功率(W)	245	245
正常工作電壓范圍	65%～120%額定電壓	85%～110%額定電壓

外形安裝尺寸
