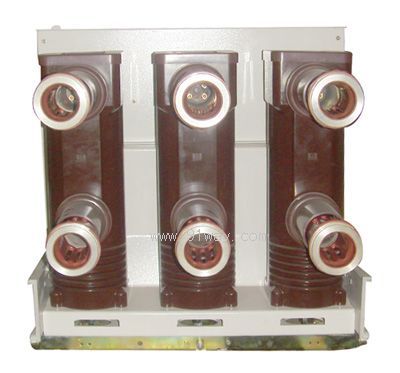

VKP-24/2500-31.5型戶內交流高壓真空斷路器的使用環境條件額定參數、設計結構及技術要求，檢驗與試驗、標識、包裝、運輸與儲存。

引用標準
GB/T11022-1999 《高壓開關設備和控制設備標準的共用技術要求》
GB1984-2003 《高壓交流斷路器》
GB/T3309-1989 《高壓開關設備在常溫下的機械試驗》
DL/T402-1999 《交流高壓斷路器訂貨技術條件》
JB/T8738-1998 《3.6～40.5KV交流高壓開關設備用真空滅弧室》
JB3855-1996 《3.6～40.5KV戶內交流高壓真空斷路器》

VKP-24-2500-31.5型高壓真空斷路器額定參數（表1）

使用環境條件
1 環境溫度
最高溫度：+40℃；
最低溫度：-15℃；
日平均溫度值不超過+35℃。
2 環境濕度
相對濕度：日平均值≤95%，月平均值≤90%；
水蒸氣壓：日平均值≤2.2KPa，月平均值≤1.8KPa。
3 設備安裝場所海拔高度不超過1000米。
4 無易燃易爆及化學腐蝕和劇烈振動的場所；
5 在二次系統中感應的電磁干擾的幅值不超過1.6KV
設計、結構及技術要求
真空滅弧室：結構尺寸按技術要求，技術參數符合JB/T8738-1998《3.6～40.5KV交流高壓開關設備用真空滅弧室》。
操作機構：彈簧儲能式操作機構，具有手動和電動合、分閘操作功能。
機構帶有防跳躍裝置，脫扣裝置、操作次數記錄器及分合指示裝置，可配過流脫扣裝置、失壓脫扣裝置。

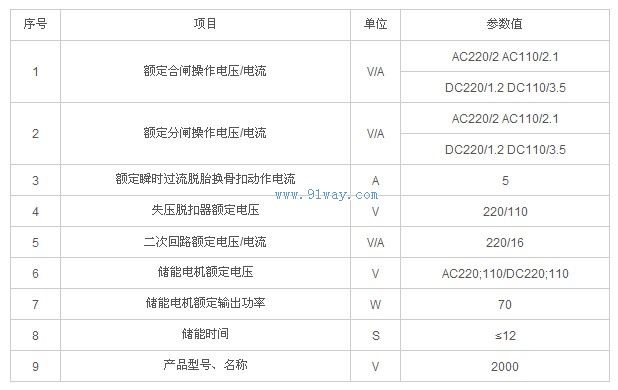

機構技術參數

儲能操作：當操作電壓在85%-110%額定電壓時，應保證斷路器正常儲能。
脫扣操作：其可靠動作電壓應為65%-120%額定電壓值，低于30%額定電壓值時脫扣器不應吸合動作。
手動儲能機構用的儲能手柄應不大于150MM。
固定式斷路器的框架上應設有不大于M12的接地螺紋，并標以接地符號。
手車式斷路器的底盤車與斷路器的操作機構之間應有可靠的機械聯鎖。
斷路器裝配調整應符合下表的參數要求。

試驗內容、方式和檢驗規則
試驗包括型式試驗和出廠試驗
型式試驗
