產品名稱： | CT19型彈簧操動機構 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 備品配件 -- 彈簧操作機構 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
CT19型彈簧操動機構專供操作10KV手車柜中ZN28型高壓真空斷路器及其合閘功與之相當的其他高壓斷路器之用。
機構合閘彈簧的儲能方式有電動機儲能和手動儲能兩種。合閘操作有合閘電磁鐵及手動按鈕操作兩種。分閘操作有分閘電磁鐵，過電流脫扣電磁鐵及手動按鈕操作三種。
機構的規格及其配合的主要部件參數如表：
| 規格 | 重量 （Kg） |
體積 高×寬×深mm |
電動機 輸出功率（W） |
合閘彈簧 mm |
匹配真空斷路器開斷 電流（KA） |
| CD19-Ⅰ | 30 | 420×350×160 | 70 | φ7 | 20 |
| CD19-Ⅱ | 30 | 420×350×160 | 90 | φ7.5 | 31.5 |
| CD19-Ⅲ | 30 | 420×350×160 | 120 | φ8 | 40 |
CT19型彈簧操動機構主要技術參數
1、儲能電機為單向永磁直流電機，技術參數如表：
| 型號 | 66ZYCJ-11 | |
| 額定工作電壓（V） | ≌110 | ≌220 |
| 電動機額定輸入功率（W） | 70、90、120 | |
| 正常工作電壓范圍 | 85～110%額定工作電壓 | |
| 額定工作電壓儲能時間 | ≤12 | |
2、合、分閘電磁鐵技術參數表：
| 額定工作電壓（V） | ～110 | ～220 | ～380 | -48 | -110 | -220 |
| 額定工作電流（A） | 5 | 4.5 | - | 3.5 | 2.34 | 1.63 |
| 額定電功率（W） | <572 | <772 | - | <160 | <257 | <359 |
| 20℃時線圈電阻值（φ） | 9.50.5 | 20.81 | - | 150.75 | 472.5 | 1857 |
| 正常合閘工作電壓范圍 | 80%～110%額定工作電壓 | |||||
| 正常分閘工作電壓范圍 | 65%～120%額定工作電壓，小于30%額定工作電壓時不得分閘 | |||||

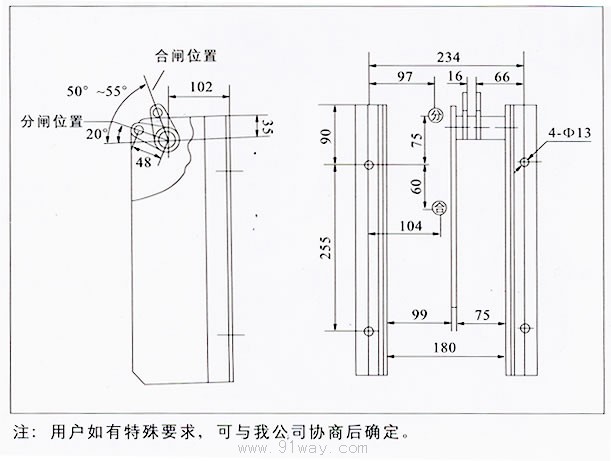

安裝位置及示意圖

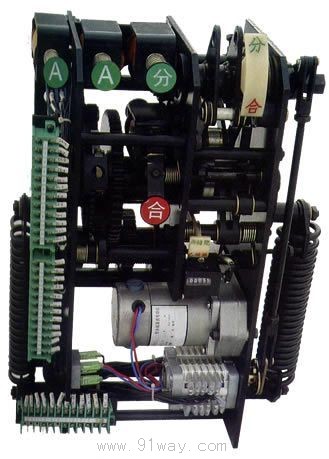

CT19型彈簧操動機構
