ZJM型脹套聯結單型膜片聯軸器產品詳細說明：

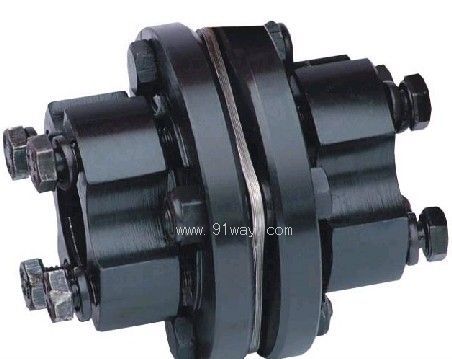

ZJM型脹套聯結單型膜片聯軸器

結構特點
1、偏心允許范圍大，可靈活應用于各種傳動系統。
2、拆裝迅速，具有很高的裝配重要性。
3、無需潤滑，無噪音，磨損。無滑動、摩擦、轉動部件，可降低能量損失。
4、結構簡單，重量輕。
5、不需維護，停機時肉眼可檢查故障。
6、良好的環境適應性，可高溫下運轉。
7、傳動精度高。可靠性高，壽命長。
8、軸孔型式：圓柱型軸孔Y； 圓錐型軸孔Z

ZJM型脹套聯結單型膜片聯軸器基本參數及主要尺寸

規格	孔徑d(mm)	D(mm)	L(mm)	A(mm)	B(mm)	重量(kg)	許用轉速(rpm)	公稱扭矩(N．m)	許用補償量
									角向（度）	軸向(mm)
01	8-22	68	90	6.1	26	0.85	20000	33	1	±0.8
02	10-32	81	95	6.6	26	1.2	20000	90	1	±1.0
03	10-35	93	110	8.4	29	1.7	18000	173	1	±1.2
04	10-42	104	124	11.2	34	2.7	15000	245	1	±1.4
05	15-50	126	152	11.7	42	6.5	13000	420	1	±1.6
06	15-60	143	170	11.7	48	8.9	12000	772	1	±1.8
07	20-70	168	210	16.8	58	15.8	10000	1270	1	±2.5
