NJM夾緊式膜片聯軸器產品詳細說明：

NJM夾緊式膜片聯軸器

結構特點
1、高靈敏度、高扭矩剛性；
2、零回轉間隙，順時針和逆時針回轉特性完全相同；
3、結構緊湊，體積小，慣性小；
4、不銹鋼膜片補償軸向和角向偏差；
5、 聯軸器主體采用高強度鋁合金材料；
6、拆裝簡單，不需維護；
7、 采用夾緊螺絲；

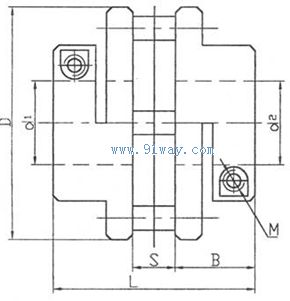

NJM夾緊式膜片聯軸器基本參數及主要尺寸

參數型號	額定扭矩(N.m)	最大扭矩(N.m)	最高轉速	軸孔直徑d1 d2(mm)	D(mm)	L(mm)	S(mm)	B(mm)	徑向偏差	角向偏差 (度)	軸向偏差	擰緊力矩(N.m)
NJM-34	3.8	7.6	6000	6-9	34	27	3	12	0.02	1	±0.15	1.5
NJM-44	9.7	19.4	6000	10-14	44	34	4	15	0.02	1	±0.15	3.4
NJM-56	24	48	6000	14-20	56	45	5	20	0.02	1	±0.15	7.0
NJM-68	40	80	6000	15-25	68	54	6	24	0.02	1	±0.15	14.0
NJM-80	85	170	6000	20-30	80	68	8	30	0.02	1	±0.15	25.0
