GJM高速膜片聯軸器產品詳細說明：

結構特點
GJM型高速膜片聯軸器,其撓性元件采用AISI301或鎳合金剛,抗拉強度達到150-170kgf,按每分鐘1萬轉計算,其疲勞壽命可達20年,其它部件采用AIS4140或相當?shù)母邚?qiáng)度輕質合金,因此,該聯軸器具有重量輕,軸向剛度,扭轉強度等力學性能優良,可保護機組輸出軸,延長機組使用壽命等顯著特點.

適用范圍：
適用于電機,氣輪機,燃?xì)廨啓C(jī),膨脹機,旋轉發動機,鼓風機,發電機,試驗機,高速泵等高速機組特別適用于離心機,透平壓縮機,船舶推進器等動力傳遞.

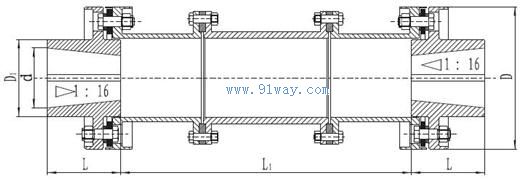

GJM高速膜片聯軸器的基本參數和主要尺寸

型 號	額定值K.KW	最高轉速	外型尺寸					許用偏差		軸向	轉動慣量Kg.m2	聯軸器重量
			D(mm)	L(mm)	dmin(mm)	D1max(mm)	L1min(mm)	角向(度)	徑向mm/mm			L1min重量	L1每加100mm重量
GJM6-100	0.07	33500	124	112	40	61	78	1/2	0.0087	1.5	0.0122	7.65	0.654
GJM6-180	0.13	24500	140	112	55	84	79	1/2	0.0056	1.9	0.0253	11.7	1.146
GJM6-340	0.25	24500	170	142	70	105	87			2.3	0.0758	19.4	1.421
GJM6-690	0.5	21500	200	172	80	124	94			2.6	0.1729	31.57	1.755
GJM6-1060	0.75	18500	240	212	105	160	115			3	0.4571	60	2.3
GJM6-1850	1.35	16000	266	212	115	172	131			3.8	0.6198	75.47	2.895
GJM6-2400	1.75	13500	285	252	128	192	141			4.4	0.9732	104.6	3.354
GJM6-3600	2.65	11500	300	252	132	197	159			4.8	1.3375	122.3	3.7
GJM8-320	0.245	26500	150	142	60	94	81			2	0.0453	14.56	1.235
GJM8-520	0.39	23000	180	142	73	110	89			2.5	0.1158	24.02	5.67
GJM8-1050	0.675	18000	220	172	90	135	100			2.8	0.2245	41.11	2.032
GJM8-1500	1.15	17000	252	212	110	168	120			3.2	0.557	64.63	2.6
GJM8-2250	1.9	14500	292	252	130	195	135	1/4	0.0056	4.6	0.8195	111.24	3.124
GJM8-3900	2.9	11500	330	252	145	220	164		0.0046	5	2.023	152.1	4.461
GJM8-5500	4.15	10500	342	252	150	224	176			5.2	2.4305	170	5.67
