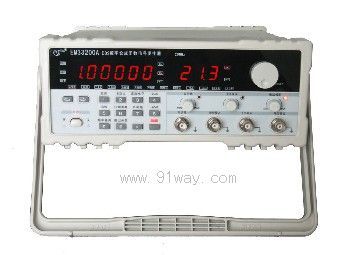

EM33200A型20MHzDDS數字合成函數信號發生器產品詳細說明：

33系列DDS數字合成函數信號發生器(EM33200A　20MHz)
數字合成信號源,儀器的主要電參數全部由調試軟件調整.具有自動校正功能。同時具有模擬信號源的所有功能。最小輸出信號可小于1mV。特點是高精度、高穩定、高可靠、低失真、低價格。

EM33200A型20MHzDDS數字合成函數信號發生器性能特點

技術指標
功能
十種函數波形： 正弦波、方波、三角波、脈沖波、升斜坡、降斜坡、 升指數、降指數、TTL電平、直流電平。
具有線性掃頻、對數掃頻、外調幅功能。外測100MHz 頻率計功能。頻率、幅度同時顯示。

性能指標
1、 頻率特性： 正弦波：0.1Hz～20MHz 方波：0.1Hz～5MHz 其它波型：0.1Hz～5MHz 最高分辨率：6位數字
2、 信號特性： 方波上升時間 <20ns 脈沖波占空比：10%～90% 直流偏置：-10V～+10V TTL電平上升時間 <20ns
3、輸出幅度：1mVp-p～20Vp-p 輸出阻抗：50  3位數顯
4、掃頻范圍：1Hz～20MHz 最小步進：1Hz 掃頻速率：10ms～10s
5、外調幅：載波頻率：0.1Hz～20MHz 輸入阻抗：1K 調制波型：機內波形 調幅深度：受控于本機輸出幅度和外調制信號幅度
6、頻率計： 測頻范圍：1Hz～100MHz
