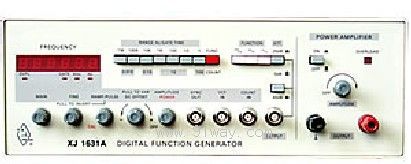

XJ1631,JX1631A型數字函數信號發生器產品詳細說明：

XJ1631型數字函數信號發生器發生正弦波、脈沖波、方波、三角波和鋸齒波等五種波形，外測頻率范圍為10Hz～100MHz。
XJ1631A型數字函數信號發生器帶4W輸出功率源，其它性能指標同于XJ1631型數字函數信號發生器。

XJ1631,JX1631A型數字函數信號發生器操作攜帶方便，性能穩定可靠，被應用于無線電行業眾多領域，特別在院校教學實驗中得以廣泛應用。
函數發生器
產生方波、三角波、正弦波、脈沖波和鋸齒波。
函數信號頻率范圍由0.1Hz到2MHz，分七個頻率檔級。
0.1Hz～2Hz, 1Hz～20Hz, 10Hz～200Hz,100Hz～2KHz,10Hz～100MHz,1KHz～20KHz,100KHz～2MHz
正弦波失真度10-30Hz，＜3%。30Hz以下至100KHz≤1%
方波響應前沿/后沿≤100ns（開路）
同步輸出（SYNC OUT）信號的幅度與前沿
幅度(開路)≥3Vp-p 前沿：tr≤25ns
最大輸出幅度(開路)f＜1MHz≥20Vp-p 1MHz≤f≤2MHz≥16Vp-p
直流偏置(開路)
最大直流偏置±10V
輸出阻抗Zo=50±5Ω
占空比脈沖的占空比與鋸齒波的上升沿、下降沿可邊疆變化，其變化范圍大于10%-90%
壓控振蕩(VCF)外加直流電壓0-5V變化時，對應的頻率變化大于100:1
輸出功率4W（1631A）
頻率計數器
六位LED數碼管顯示計數頻率，發光二極管指示頻率量程范圍（Hz，KHz，閘門、溢出）
計數器頻率范圍計數輸入10Hz～100MHz頻率顯示方式：四位數碼管顯示，發光二極管指示頻率量程范圍（Hz，KHz，閘門、溢出）
頻率精度±（1個字±時基精度）

XJ1631,JX1631A型數字函數信號發生器一般性能

尺寸240B×100H×300Dmm(XJ1631)
320B×110H×370Dmm(XJ1631A)
重量約3Kg(XJ1631) 約5Kg(XJ1631A)
壓220V±22V，頻率 50±2.5Hz
視在功率約10.5VA(XJ1631) 約60VA(XJ1631A)
