DS-JDX與DS-1DX外形一樣，特點、功能與應用、技術指標都一樣，但是它們內部結構不同，其工作原理也不同。
DS-1DX內只有一塊核心智能檢測短路的芯片，而DS-JDX里面則有檢測短路和接地故障的二合一的智能檢測芯片。

性能特點

 故障指示：正常運行時，窗口為白色顯示；發生短路、接地故障時，窗口為紅色顯示。
 在線運行：直接安裝在線路上，免維護。
 抗干擾強：信號不受線路、勵磁涌流、高次諧波、電流波動、電纜分布電容旁路的影響。
 自動復位：動作翻牌后，按設定時間自動復位，DS-2DX電纜型短路指示器可手動復位。
 帶電裝卸：帶電裝卸極其簡單，不影響線路運行。

DS-JDX接地短路二合一智能線路故障指示器工作原理
    接地短路二合一的原理中的短路故障原理與DS-1DX相同，

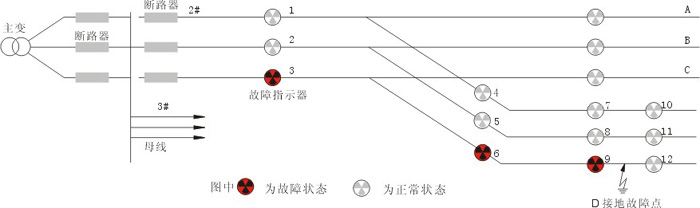

    接地檢測原理：采樣接地瞬間的電容電流首半波與接地瞬間的電壓首半波，比較其相位，當采樣接地瞬間的電容電流突變且大于一定數值，并且與接地瞬間的電壓首半波同相，同時導線對地電壓降低，則判斷線路發生接地，否則線路未發生接地。用于判斷接地的故障指示原理圖：




由2#線C相3、6、9指示器翻紅牌顯示而12指示器仍白色，即可判斷出D點發生故障.

DS-JDX接地短路二合一智能線路故障指示器應用范圍

 安裝在長線路的中段和分支入口處，可指示線路故障區段及故障分支。
 安裝在變電站出口，可判明故障是否由用戶原因造成。
 安裝在用戶配變壓進線處，可判明故障是否由用戶原因造成。
 安裝在電纜與架空線連接處，可區分故障是否在電纜段.

安裝工具
圖右下為DS-1DX和DS-JDX的安裝工具，具體安裝方法只需將一根絕緣棒置于安裝工具底部，
把指示器的頂端螺栓擰開后放入安裝工具中，再把指示器卡入電纜中即安裝成功

DS-JDX接地短路二合一智能線路故障指示器
