RXSF1型雙掉牌型信號繼電器產品詳細說明：

1 用途
RXSF1型雙掉牌型信號繼電器用于電力系統二次回路及工業自動化控制回路中，作故障指示及報警之用。
2 特點
2.1 繼電器體積小，在最小的安裝外殼內裝有二個獨立的信號繼電器
2.2 信號牌顯示清晰，每一個繼電器有三付觸點。
2.3 繼電器上的銘牌可以脫卸，因此可印上所需的文字。
3 動作原理
RXSFl型雙元件信號繼電器是在一個最小外殼內裝有二個獨立的信號繼電器。該繼電器為電磁拍合式結構，由電磁系統，接觸系統及信號顯示三部分組成。當繼電器動作時信號牌靠重力自然掉牌顯示，信號為四條橫條顯示。顏色有紅、黃熒光色二種，顯示清晰視角寬廣。信號消失時，觸點自然復回，信號牌有手動復歸及自動復歸二種，外殼采用引進的Combiflex凸出式模數化插入結構。

4 RXSF1型雙掉牌型信號繼電器技術數據
4.1 動作值：電壓型≤70％額定電壓；電流型為90％額定電流。
4.2 返回值：>2％額定電壓或電流。
4.3 動作時間：電壓型30ms，電流型2倍額定電流時為15ms
4.4 線圈功耗：電壓型<1.5W，電流型<0.2W。
4.5 電流型線圈能長期通入250％額定電流。
4.6 電流型動作掉牌的最短脈沖時間為50ms。
4.7 觸點能力與RXMAl型相同。
4.8 絕緣耐壓：50Hz，lmin，2kV。
4.9 沖擊電壓：5kV。
4.1O 能承受5-15Hz中等震級的地震波沖擊
4.11 額定電壓、額定電流及線圈阻值。（見表1、2）

電壓等級DC(V)	6	12	24	36	48	55	110	220
線圈阻值(Ω)	38	140	460	753	2.05k	3.29k	10.8k	40k

額定電流DC(A)

0.01，0.015，0.025，0.05，0.075，0.1，0.15 0.2，0.25，0.5，0.6，0.75，0.8，1.0，2.0，3.0，4.0

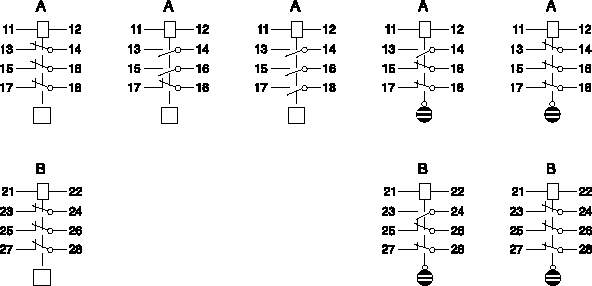

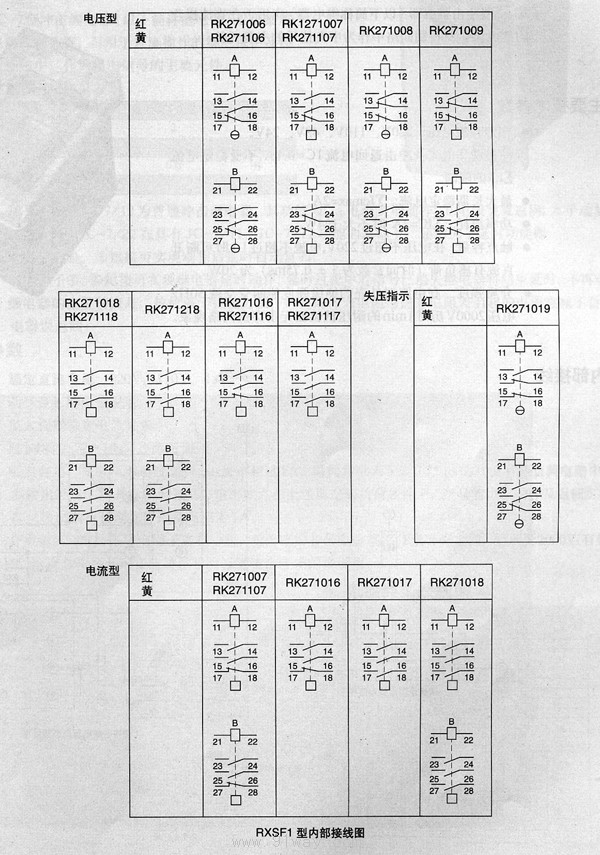

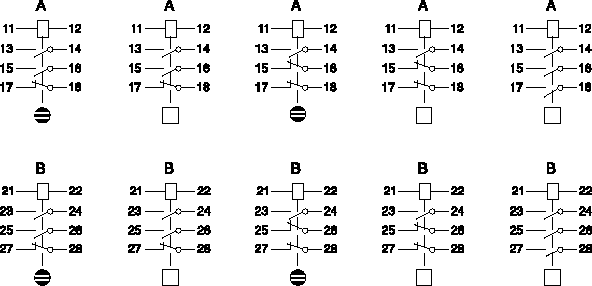

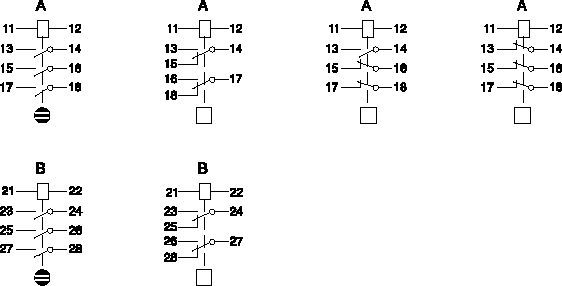

4.12 觸點形式及代號（見表3）

RK271 006 RK271 007 RK271 008 RK271 009 RK271 018

RK 271 018-X RK271 016 RK271 017 RK271 019

RK 271 006-X RK271 009-X RK271 016-X RK271 017-X

RK 271 017-Y RK271 019-Y

注：動作指示，失電返回 失電指示，動作返回 動作指示，手動復歸

4.13 凸出式模數化插入結構外形尺寸見《附錄》Ⅲ中附圖1(2S6C)。
4.14 凸出式模數化插入結構安裝尺寸按《附錄》Ⅲ中附圖5(2S6C)可插1個。按附圖6(2S12C)并排插二個。按附圖7(4S6C)直排插二個。按附圖8(4S12C)可插入4個。

5 訂貨須知
訂貨時請注明型號、觸點代號及額定代號，其它規格參閱產品說明書。
例：RXSFl RK 217 007-2A
