附錄III
1 凸出式模數化插入結構(R)型外形尺寸見附圖1、2、3、4

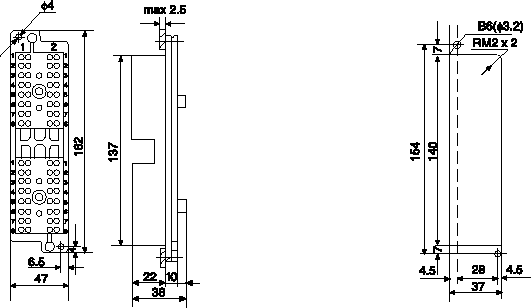

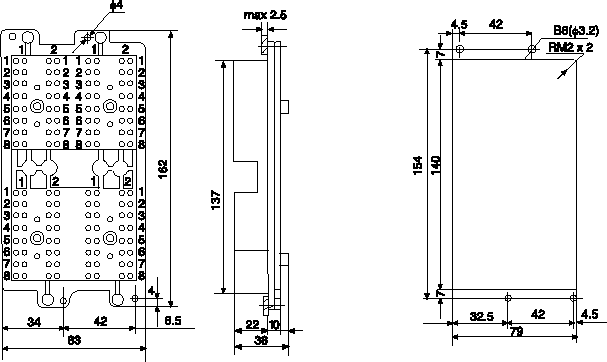

附圖1 2S6C 附圖2 2S12C

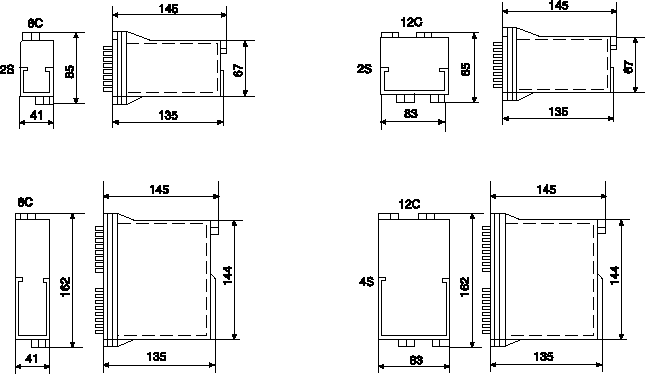

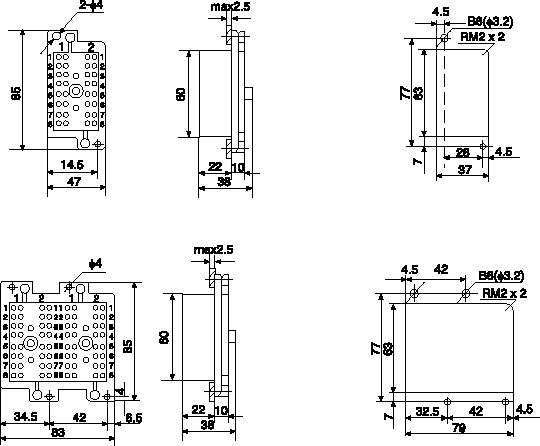

附圖3 4S6C 附圖4 4S12C
2 凸出式模數化插入結構(R)型底座安裝及開孔見附圖5、6、7、8
附圖5 2S6C
附圖6 2S12C
附圖7 4S6C
附圖8 4S12C

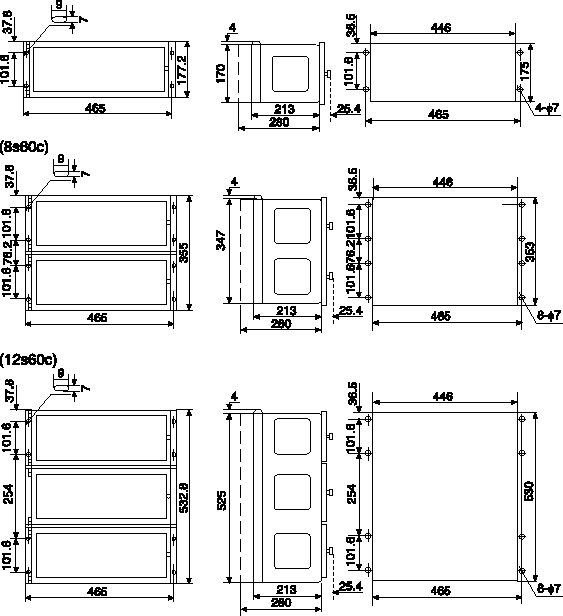

3、設備框的外形尺寸為三種，4S（7"x19"),8S(14"x19"),12S(21"x19"),其內部可以容納繼電器20、40、60單元，通過設備框，可以把繼電器組合后安裝在屏架上。如附圖9所示。
頂視圖（對4S，8S，12S設備框通用），包括布線地位。
附圖9 安裝繼電器的設備框 |
|
